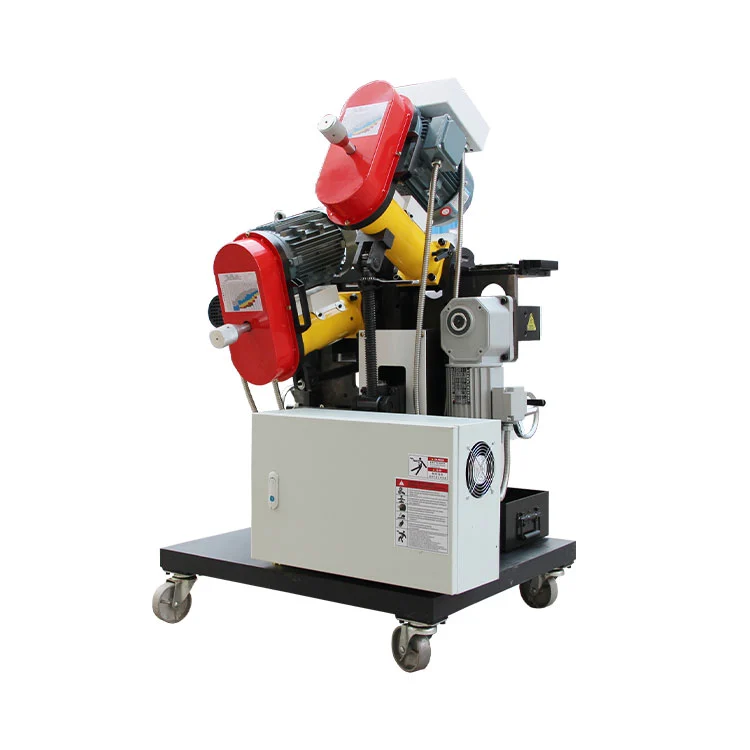

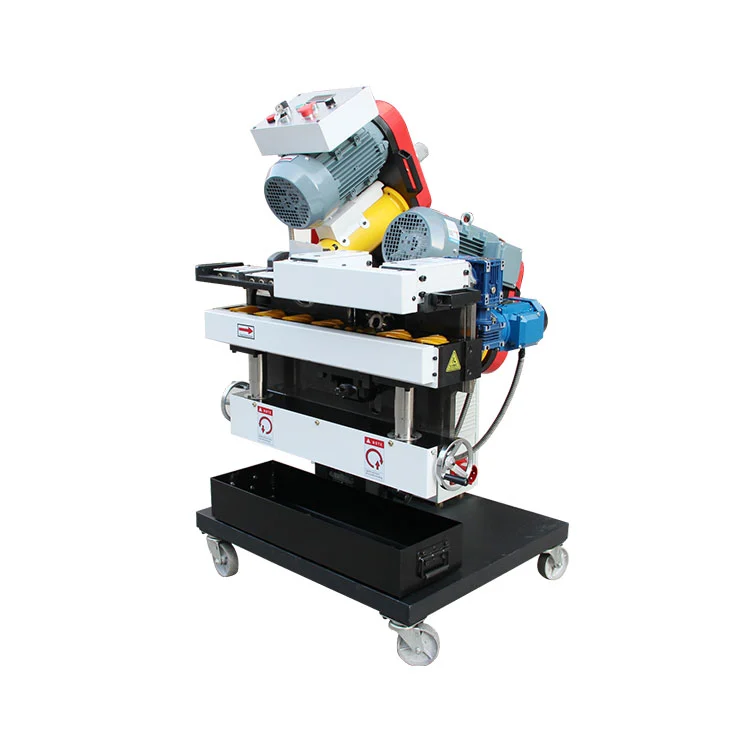

Fresadora de bisel de placa de acero

La fresadora de biselado de placas de acero se utiliza principalmente para el biselado y biselado previo a la soldadura de varias placas de metal, ideal para acero al carbono, acero inoxidable y otros materiales. Adopta motores de desplazamiento duales sincrónicos para un desplazamiento estable. El mecanismo de doble resorte mejora la estabilidad operativa. La unidad de seguimiento de bisel inferior simplifica la operación. Su diseño de doble husillo permite el biselado superior e inferior simultáneos, duplicando la eficiencia del procesamiento.

Características del producto

I. Potente sistema de doble accionamiento

La fresadora de bisel de placa de acero adopta dos motores principales asíncronos de CA trifásicos estándar IEC(3000W×2)y reductores de engranajes de eje ortogonal IEC con doble400WSalida de alto par y baja velocidad. El marco rígido garantiza un funcionamiento sin vibraciones y un biselado superior e inferior simultáneo, lo que proporciona suficiente potencia para el fresado de placas gruesas de alta resistencia.

II. Parámetros de procesamiento ajustables y precisos

Ajuste fino de bisel:1,5 mm por paso; ángulo de bisel:0°-60°; velocidad de desplazamiento:0-1,2 m/min; velocidad del cabezal cortador:800RPM. Grosor de sujeción:5-80 mm; bisel de una sola pasada:C0-C20mm; bisel máximo:C60mm; altura de sujeción:820-860 mm. Velocidad de desplazamiento de frecuencia variable, ajuste de ángulo flexible y volante que ahorra mano de obra para un control preciso de las dimensiones.

III. Operación autopropulsada confiable

Diseño autopropulsado, no requiere empuje manual. La estructura autoajustable evita el deslizamiento de los bordes. Elevador automático con resorte incorporado, rodillos de poliéster resistentes al desgaste y ruedas universales de aluminio se adaptan a diversas condiciones del sitio. Tamaño compacto para facilitar su traslado. Cambio rápido de herramientas y recogida de virutas centralizada para un funcionamiento cómodo.

IV. Robusta protección eléctrica y de seguridad

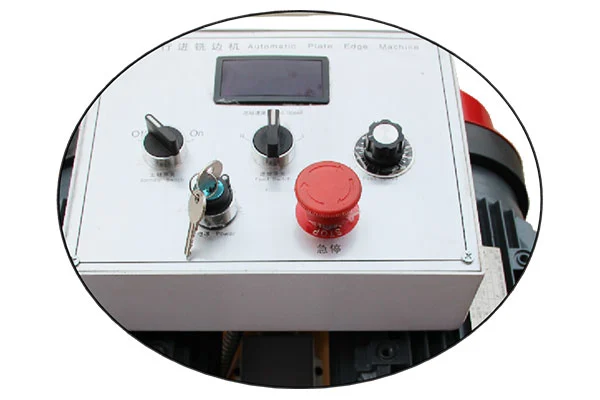

Gabinete eléctrico mejorado de mayor seguridad,IP54 a prueba de explosiones. Aislamiento de cable clase F, protección contra aumento de temperatura clase B. Componentes eléctricos industriales con protección contra sobrecargas. Equipado con enchufes de aviación, interruptor de avance/retroceso del motor, perilla de arranque y parada de un toque y panel HMI para un rendimiento seguro y duradero.

Ventajas principales

Modo de bisel principal

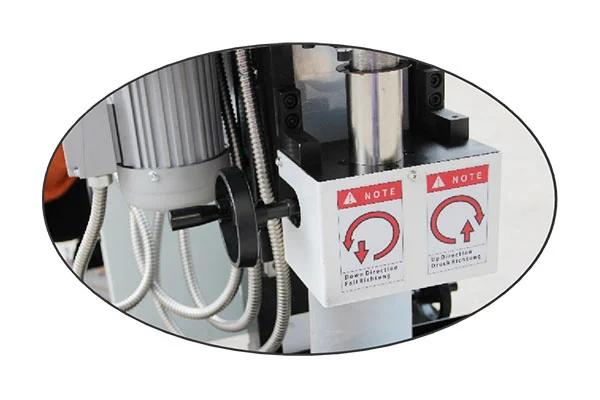

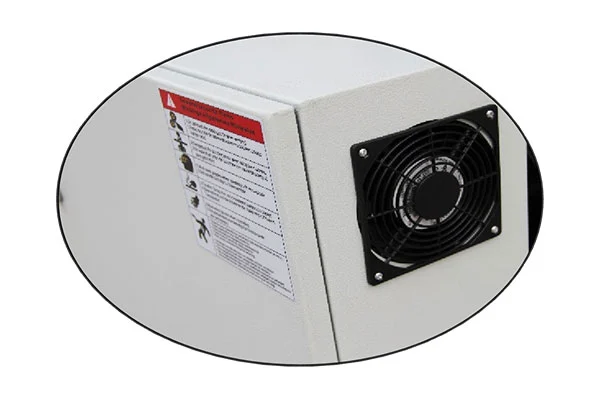

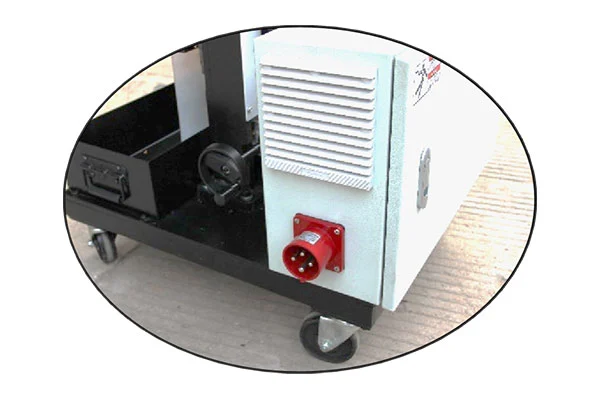

Vistas detalladas

Especificaciones técnicas

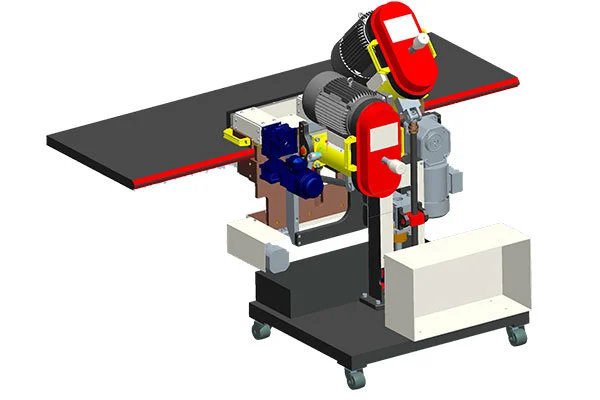

Fresadora cónica de placa de acero ZM-100X

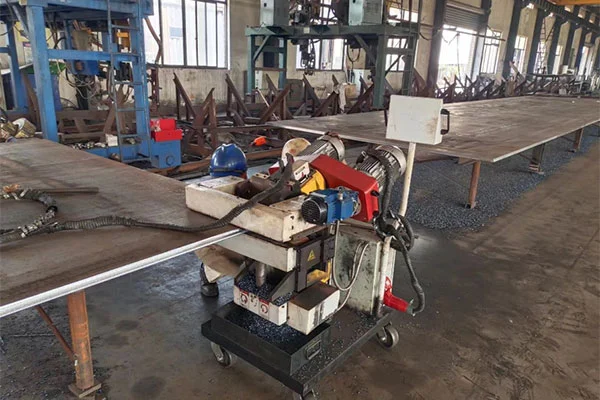

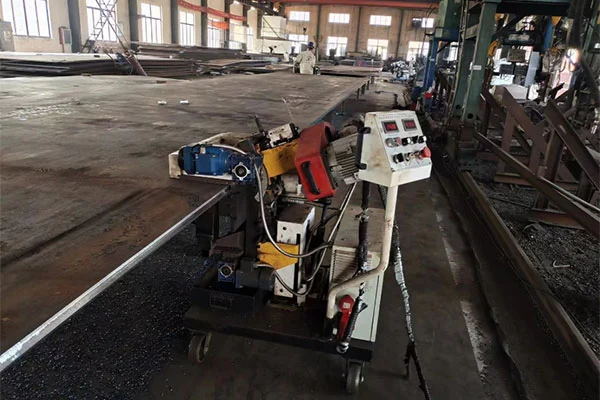

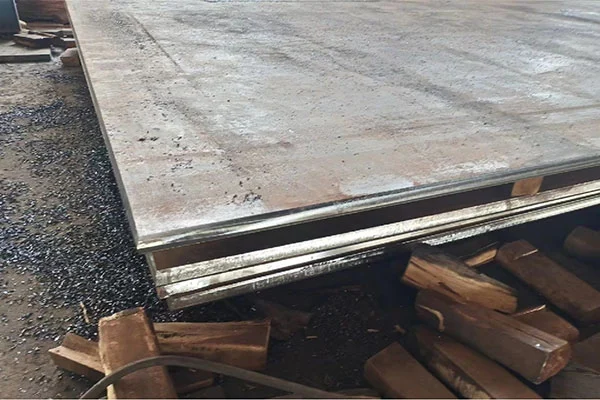

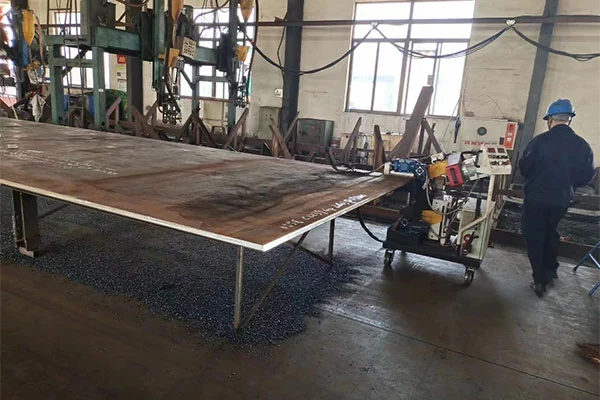

Casos de aplicación in situ

Preguntas frecuentes

P: ¿Cuáles son la configuración del cabezal de corte y las características de la herramienta de la fresadora biselada de placa de acero ZM-100X?

R: La fresadora de bisel de placa de acero está equipada con2 cabezales de corte de Φ80 mm, 6 inserciones por cabezal. Al adoptar fresas de disco indexables con insertos de carburo recubiertos, presenta consumibles de bajo costo y fácil reemplazo de insertos.

P: ¿Cuál es la capacidad de biselado de la fresadora de bordes de doble husillo?

R: El diseño de doble husillo completa el biselado superior e inferior en una sola pasada. No es necesario voltear ni volver a sujetar la pieza de trabajo, lo que reduce en gran medida el tiempo auxiliar y duplica la productividad. Ángulo de bisel superior:0°-60°, ángulo de bisel inferior:0°-45°.

P: ¿Cuáles son las ventajas del mecanismo de doble resorte?

R: Los resortes dobles autoelevadores incorporados soportan el820-860 mmpuesto de trabajo. Compensa automáticamente las diferencias de altura entre el suelo y las piezas de trabajo, absorbe las vibraciones de corte y reduce la inquietud. Ofrece un funcionamiento suave, simplifica la configuración y garantiza una calidad de bisel constante.

P: ¿Qué tal la precisión de mecanizado de esta fresadora de bordes?

R: Ofrece superficies biseladas fresadas suaves. El ángulo del bisel, la cara de la raíz y el ancho del bisel se controlan con precisión con perfiles de bisel uniformes, cumpliendo con los estrictos requisitos de diversos procesos de soldadura.

Servicio postventa

●La fresadora de bisel de placa de acero está cubierta por unaGarantía gratuita de 12 mesesdesde la fecha de aceptación, implementando la filosofía de servicio de larga data y el compromiso de servicio de garantía de operación de Xianjin Pipeline.

●En caso de falla del equipo dentro del período de garantía, el Vendedor brinda servicios gratuitos de consulta técnica y mantenimiento. La respuesta telefónica se dará dentro de2 horaspara consultas y respuesta escrita dentro de8 horas. El personal de servicio in situ será enviado según sea necesario: llegue al sitio dentro de24 horaspara distancias inferiores a 800 km y dentro48 horaspara distancias superiores a 800 km. El personal de servicio no abandonará el sitio hasta que se resuelva la falla y el cliente esté satisfecho.

●Después de que expire la garantía, la respuesta telefónica se realizará dentro de2 horasal recibir el aviso de servicio. Si la falla no se puede eliminar mediante guía telefónica, se enviarán técnicos al sitio para mantenimiento y solución de problemas de acuerdo con los límites de tiempo anteriores.
