Fresadora de bordes para placa de acero

La fresadora de bordes para placas de acero es adecuada para procesar metales ferrosos como acero al carbono y hierro fundido, así como metales no ferrosos como acero inoxidable, titanio y materiales compuestos. Cuenta con un rango de ángulo de bisel de0°-90°y velocidad de desplazamiento ajustable con frecuencia variable desde0 a 1200 mm/min. La velocidad de biselado es inversamente proporcional a la profundidad de corte. La máquina ofrece un funcionamiento sencillo y una estructura compacta.

Características del producto

Potencia de doble motor

La fresadora de bordes para placas de acero cuenta con doble cabezal que cumple con IEC.3000WMotores principales de CA asíncronos trifásicos. Combinado con un estándar IEC400WReductor de ángulo recto de alta torsión y baja velocidad y accionamiento de desplazamiento de frecuencia variable. Su marco rígido permite un mecanizado sin vibraciones para obtener resultados consistentes y potentes.

Biselado de Precisión

Ajuste la profundidad del bisel en1,5 mm por paso; ángulo de bisel ajustable0°-90°. Velocidad del disco cortador:800RPM/minuto, velocidad de desplazamiento:0-1,2 m/min. Grosor de la placa de sujeción:5-80 mm. Bisel de una sola pasada:0-20mm, bisel máximo:45mm. Altura de sujeción:820-860 mm. Rueda de manivela que ahorra mano de obra.

Operación inteligente

Diseño autopropulsado, no es necesario empujar ni sujetar manualmente. El mecanismo de autosujeción evita el deslizamiento de los bordes. El elevador automático con cilindro de aire incorporado, los rodillos de poliuretano resistentes al desgaste y las ruedas universales de aluminio se adaptan a diversas condiciones del sitio. Cambio rápido de herramientas, recogida de virutas centralizada, fácil reubicación y tamaño reducido.

Control seguro e inteligente

Armario eléctrico de seguridad mejorada conClasificación IP54 a prueba de explosiones. Aislamiento de cable Clase F y protección contra aumento de temperatura Clase B. Componentes de grado industrial con protección contra sobrecargas. Equipado con enchufes de aviación, interruptor de avance/retroceso del motor, perilla de arranque y parada de un toque y panel visual HMI para protección múltiple confiable.

Modo de bisel principal

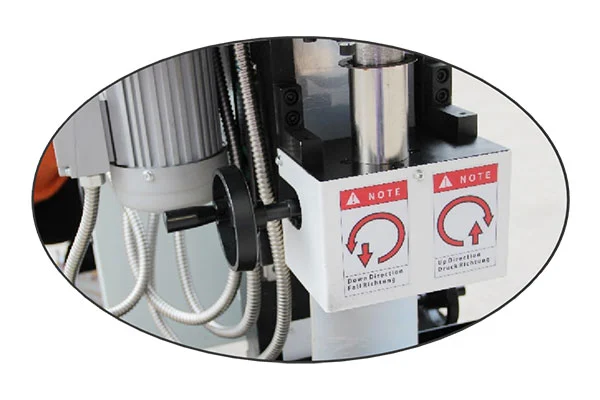

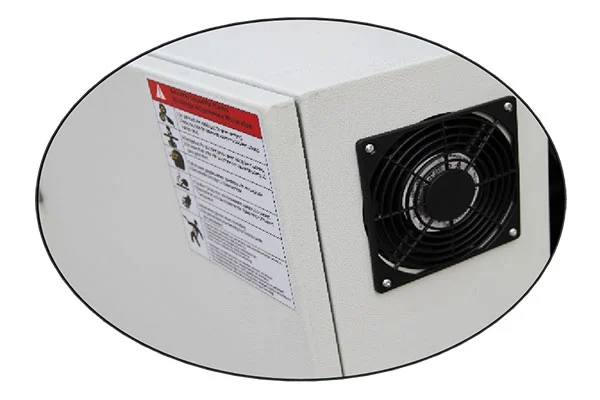

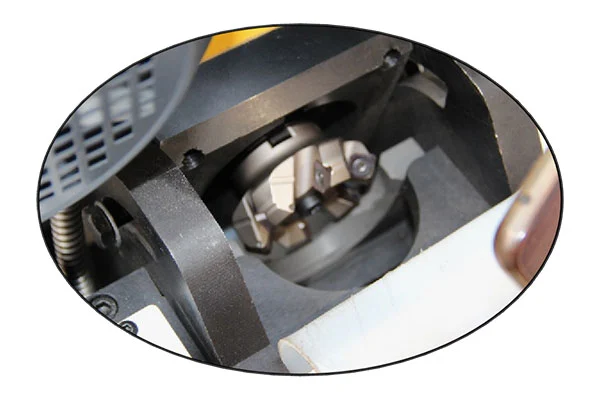

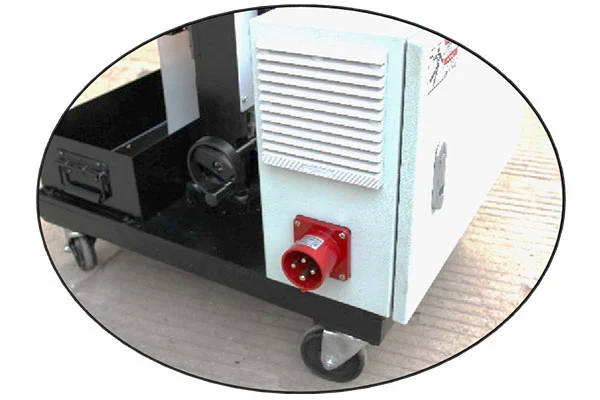

Vistas detalladas

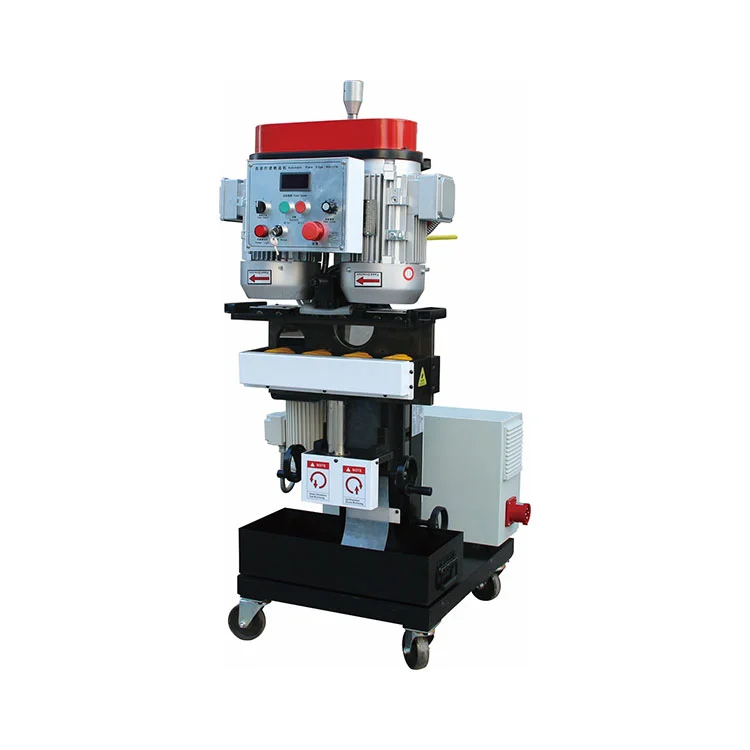

Fresadora de bordes ZM-90 para placa de acero

Especificaciones técnicas

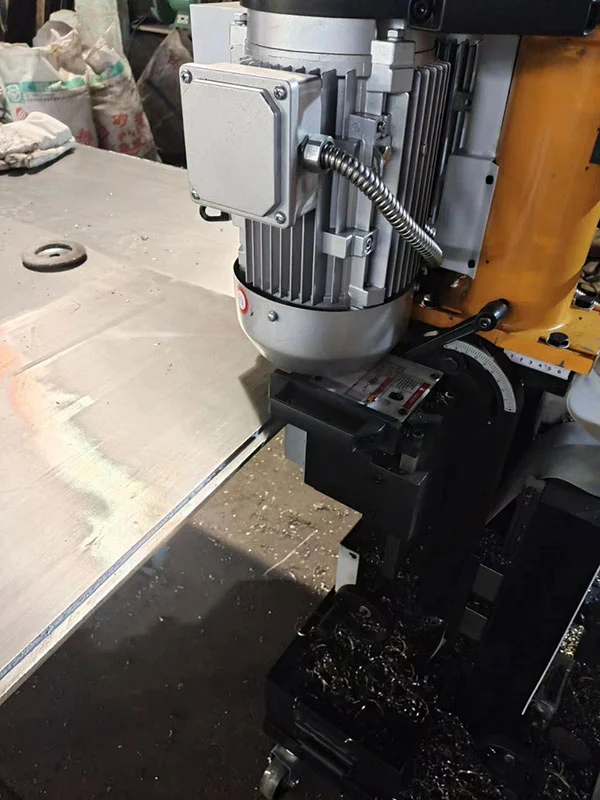

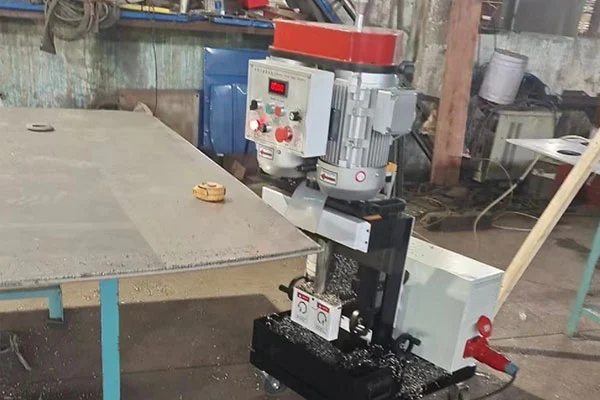

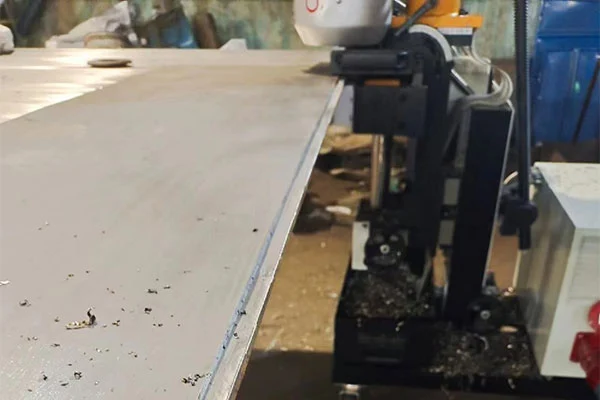

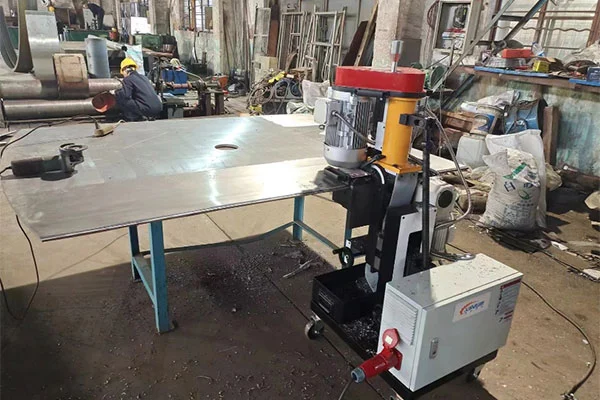

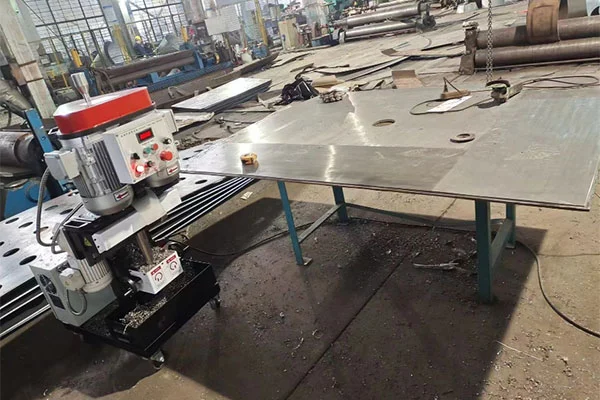

Casos de aplicación in situ

Pasos de operación

1. Preparación:Utilice equipo de protección, inspeccione las cuchillas de corte y la dirección de rotación del equipo, coloque las placas de acero planas y despeje el camino de desplazamiento.

2. Ajuste de parámetros:Configure y bloquee el ángulo de bisel según sea necesario, configure la profundidad de corte de acuerdo con la tabla de parámetros y calibre el rodillo de presión superior para que quede al ras con la superficie de la placa.

3. Mecanizado:Coloque la placa guía cerca del borde de la placa de acero, sujete eléctricamente la pieza de trabajo, ponga en marcha el husillo principal y active el desplazamiento automático. Monitorear las condiciones de corte durante toda la operación; apague la máquina inmediatamente si se produce un ruido anormal.

4. Finalización:Retire las virutas de hierro después del mecanizado, apague y retraiga los cables y guarde el equipo adecuadamente.

Preguntas frecuentes

P: ¿Qué tipos de bisel admite la máquina y cuáles son sus características de funcionamiento?

R: Esta fresadora de bordes para soportes de placas de aceroTipo K, tipo V, tipo Y y biselado frontal, con funciones automáticas de desplazamiento y alimentación automática.

P: ¿Cuál es la capacidad de procesamiento de la cara biselada?

R: Ajuste cuantitativo de avance y retracción de la herramienta. Cara biselada de una sola pasada:C0-20mm; mecanizado multipasada hastaC56mm.

P: ¿Qué pasa con la dimensión de la pieza de trabajo y el rango de ajuste del ángulo?

A: Tamaño mínimo de la pieza de trabajo≥200×80 mm (largo×ancho), sin límite de tamaño superior. Ajuste continuo del ángulo de bisel desdeα0° a α90°.

P: ¿Qué modos de trabajo están disponibles para piezas de trabajo grandes y pequeñas?

R: Para placas grandes, la fresadora de bordes para placas de acero se desplaza automáticamente a lo largo del borde de la placa para biselar con sujeción automática para evitar el deslizamiento del borde. Para placas pequeñas, la máquina permanece estacionaria mientras la placa se alimenta automáticamente para el procesamiento en bisel.
