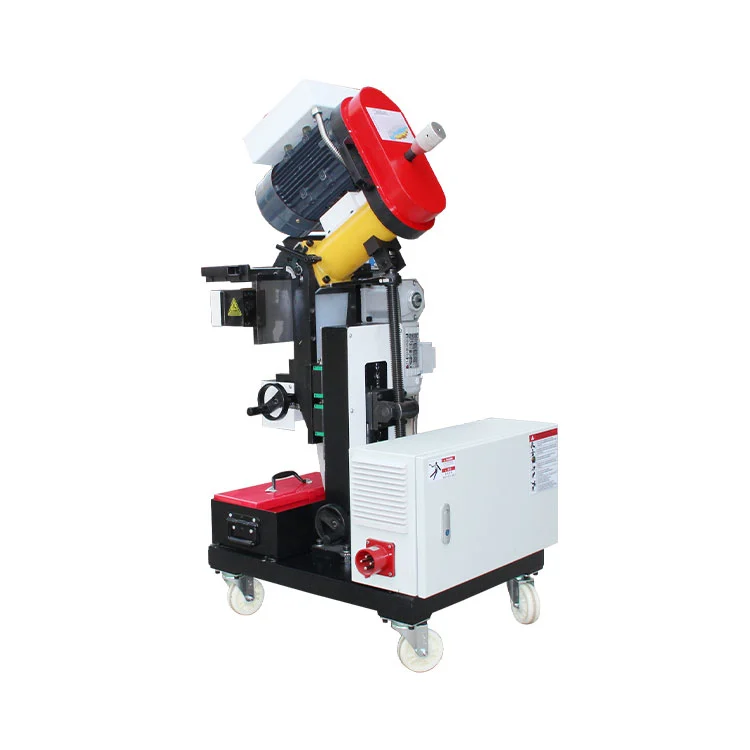

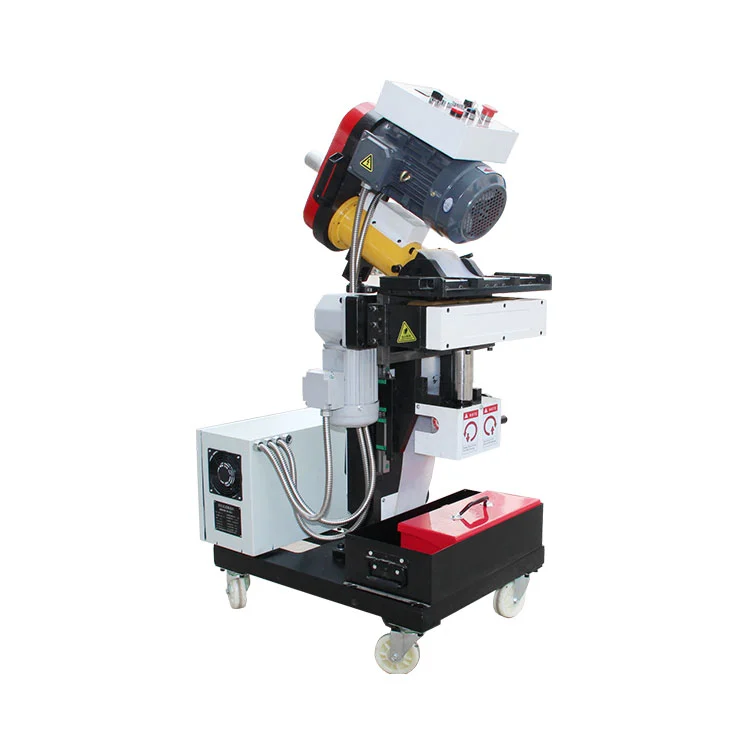

Fresadora automática de bordes progresivos

Como fabricante y proveedor líder de equipos para tuberías en China, Xianjin Pipeline lanza la fresadora automática de bordes progresivos. Diseñado para el biselado de placas metálicas previas a la soldadura, mejora en gran medida la calidad de la soldadura y la precisión del mecanizado. Con tecnología de fresado y corte en frío, la máquina evita la deformación térmica durante la operación, conserva las propiedades originales de la placa y cumple con estrictos requisitos de biselado en todas las industrias.

La fresadora automática de bordes progresivos se utiliza para el mecanizado de chaflanes y biseles de placas de metal antes de soldar, con un excelente rendimiento de biselado para acero inoxidable. La máquina admite ángulos de bisel de 0° a 60° y sujeta espesores de placa de 5 a 60 mm. El ancho del bisel de una sola pasada varía de C0 a C20 mm, tamaño de bisel máximo alcanzable de C45 mm. Presenta un funcionamiento sencillo, alto rendimiento, ángulos de mecanizado precisos y superficies biseladas suaves.

Características del producto

Rendimiento de alta potencia

La fresadora automática de cantos progresivos está equipada con dos motores principales que cumplen con la norma europea IEC; Asíncrono trifásico AC 3000Wx2. Equipado con reductor de engranajes estándar IEC en ángulo recto: alto par, baja velocidad 400W. El robusto cuerpo de la máquina garantiza una salida de potencia estable.

Precisión controlable

Ajuste fino de la profundidad del bisel: 1,5 mm por pasada. Ángulo de bisel ajustable de 0° a 60°. Velocidad del cabezal de corte: 800 RPM/min. Velocidad de desplazamiento: 0~1,2 m/min con control de frecuencia variable. Grosor de la placa sujetable: 5~60 mm. Ancho de bisel de una sola pasada C0~C20 mm, ancho de bisel máximo C45 mm. Operación que ahorra mano de obra y ajuste flexible.

Autosostenible inteligente

Diseño autopropulsado, no requiere sujeción manual; Autosujeción para evitar el desprendimiento de los bordes. Cilindro de aire incorporado para elevación automática de la carrocería y sujeción. Altura 820~860 mm. Los rodillos resistentes al desgaste se adaptan a diversas condiciones de trabajo. Tamaño compacto, recogida de virutas centralizada y fácil cambio de herramientas.

Protección de seguridad

Armario eléctrico de mayor seguridad y capacidad; Grado de protección contra explosiones IP54. Aislamiento de cable clase F, protección contra aumento de temperatura clase B con componentes eléctricos industriales. Múltiples dispositivos de protección de seguridad para una garantía de seguridad integral.

Modo de bisel principal

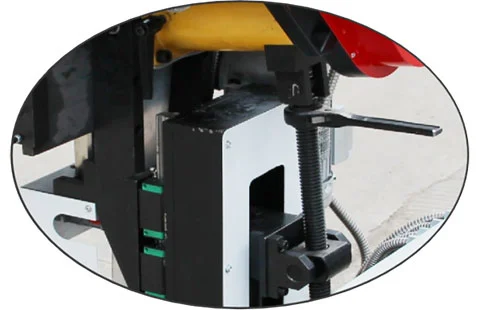

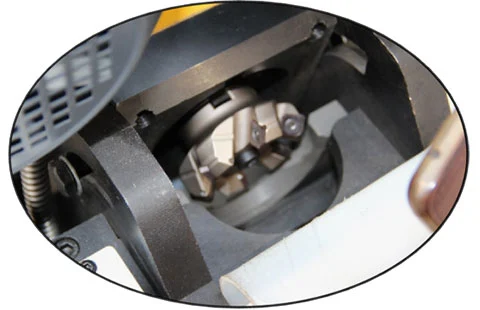

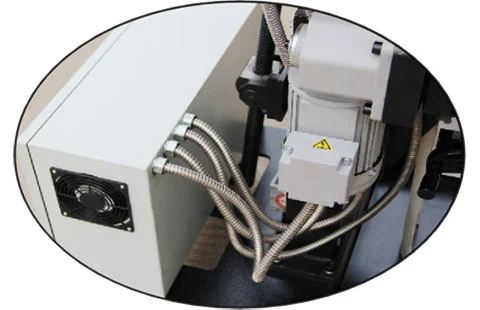

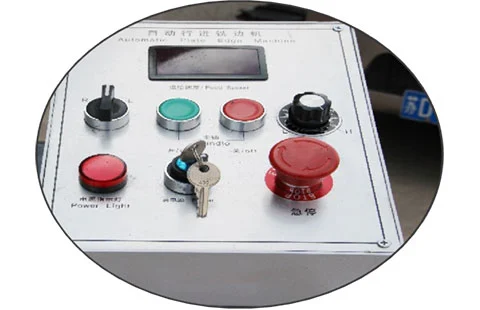

Vistas detalladas

Parámetro básico

Fresadora de cantos progresiva automática 2M-60

Parámetros de procesamiento

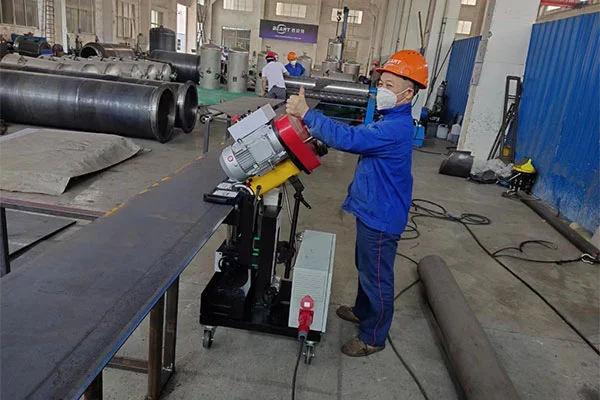

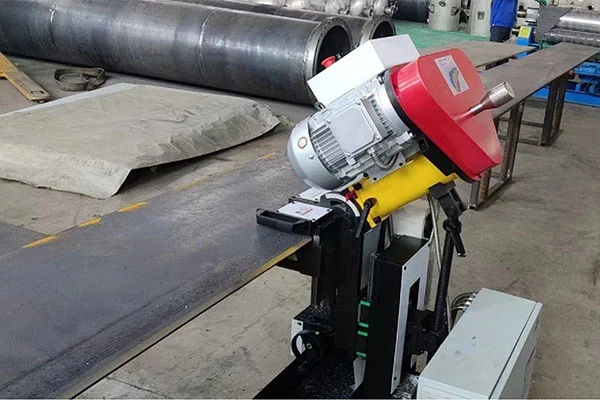

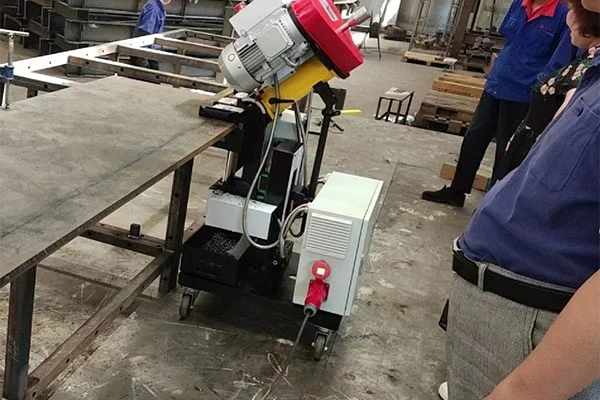

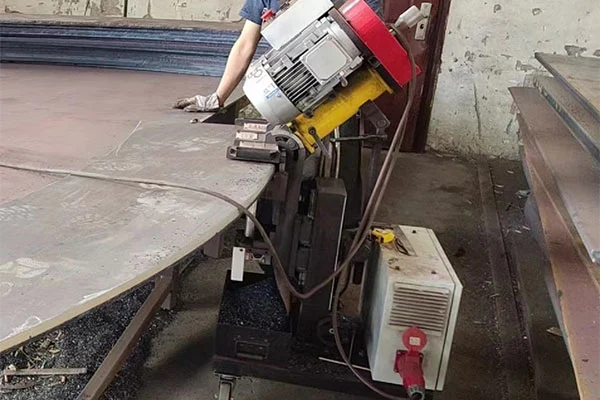

Casos de aplicación in situ

Preguntas frecuentes

P: ¿Qué ventajas tiene la fresadora de cantos progresiva automática ZM-60 sobre los procesos tradicionales?

R: Esta fresadora automática de bordes progresivos soluciona los inconvenientes del corte con llama y el pulido con amoladora, como la gran intensidad de trabajo, los ángulos irregulares, las superficies biseladas rugosas y el alto ruido. Presenta un ajuste de ángulo fácil, operación simple, respeto al medio ambiente y ahorro de energía, ángulos precisos y superficies con acabado liso.

P: ¿Cuál es el rango de espesor de las placas que puede procesar esta máquina?

R: Puede sujetar y mecanizar placas con un espesor de 5 mm a 60 mm, cubriendo múltiples especificaciones, desde placas delgadas hasta placas de espesor medio.

P: ¿Cuáles son las especificaciones de mecanizado para bisel de una sola pasada y bisel máximo respectivamente?

R: El rango de mecanizado en bisel de una sola pasada es C0-C20 mm y la especificación de bisel máxima es C45 mm.

P: ¿A qué industrias es aplicable esta máquina?

R: Es adecuado para industrias marinas y de construcción naval, recipientes a presión, petroquímicas, estructuras de acero pesado, maquinaria de minería, construcción de energía nuclear y fabricación de maquinaria.

Servicio postventa

• Período de garantía gratuito:El período de garantía de la fresadora de cantos progresiva automática será de 12 meses a partir de la fecha de aceptación.
• Servicios dentro de Garantía:Se proporcionarán consultas técnicas y reparaciones gratuitas en caso de falla o daño del equipo. Respuesta a consultas: respuesta telefónica en 2 horas, respuesta escrita en 8 horas. Si se requiere servicio in situ, se enviarán ingenieros experimentados en un plazo de 24 horas para ubicaciones dentro de los 800 km o en un plazo de 48 horas para ubicaciones a más de 800 km. Los ingenieros permanecerán en el sitio hasta que se rectifique la falla y se logre la satisfacción del cliente.
• Servicios después del vencimiento de la garantía:Respuesta telefónica dentro de las 2 horas posteriores a la recepción de la solicitud de servicio. Si la falla no se puede resolver mediante guía telefónica, se enviarán ingenieros dentro de las 24 horas (dentro de 800 km) o 48 horas (más de 800 km) para brindar asistencia de reparación en el sitio.
• La empresa se adhiere a su filosofía de servicio y compromiso de servicio de soporte operativo para resolver los problemas posventa de manera rápida y eficiente.

Normas técnicas

Este lote de equipos de licitación (diseño y fabricación) y sus repuestos deberán cumplir con los últimos estándares nacionales (GB), estándares de la industria (JB, DL...) y estándares internacionales (SI, ANSI, ASME, AWS, API, DIN, ISO), además de los parámetros y requisitos técnicos especificados en la hoja de especificaciones. Las normas adoptadas para el diseño y fabricación de productos son las siguientes:

• Código General para la Construcción y Aceptación de Instalación de Equipos Mecánicos GB50231-98
• Directrices para el diseño de seguridad de equipos eléctricos GB4064-1983
• Seguridad de la maquinaria: equipos eléctricos de las máquinas GB 5226.1-2002
• Marcado de conductores aislados GB4884-85
• Código de Aceptación de Calidad de Construcción de Estructuras de Acero GB 50205-2002
• Código para Diseño de Estructuras de Acero GB 50017-2003
• Estándar de fabricación para tuberías de proceso: ASTM B31.3
• Estándares Internacionales (SI, ANSI, AWS, API, DIN, ISO)
