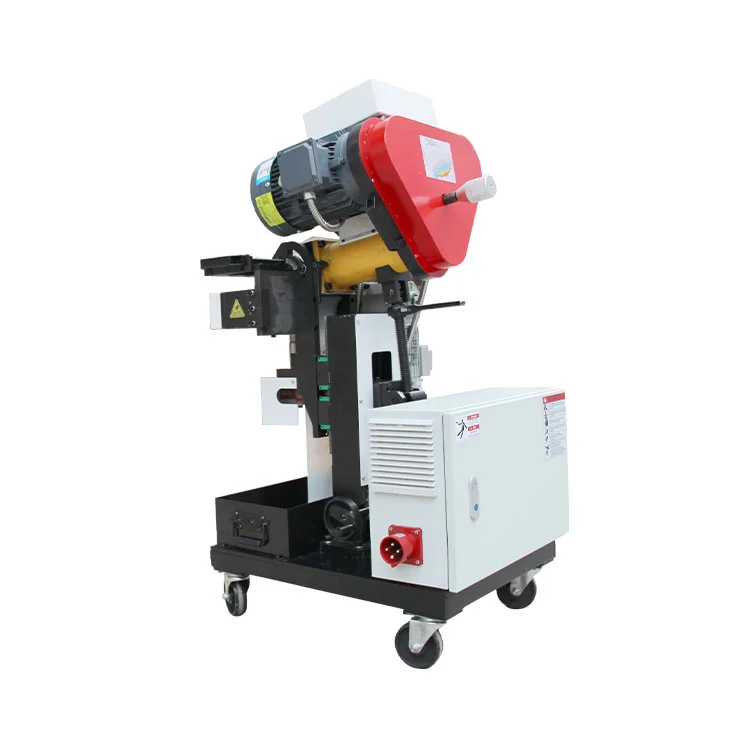

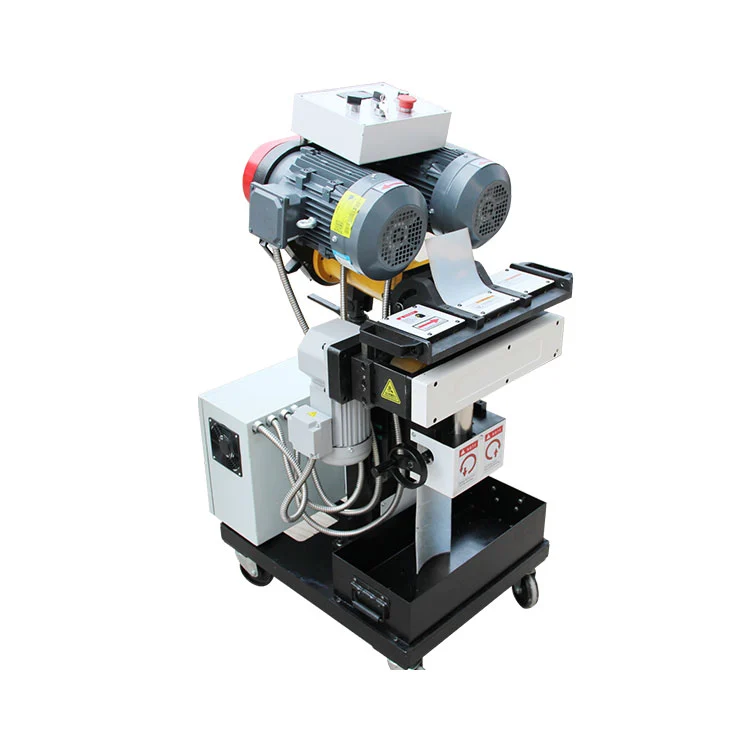

Fresadora automática de bordes de placas

La fresadora automática de bordes de placas realiza un biselado previo a la soldadura de placas de metal con una excelente capacidad de procesamiento de acero inoxidable. Cuenta conÁngulo de bisel de 0°-60°, Grosor de la placa de sujeción de 5 a 80 mm., ancho de bisel de una sola pasadaC0-C20mmy máximoC45mm. Compatible con metales ferrosos (acero al carbono, hierro fundido) y materiales no ferrosos (acero inoxidable, titanio, composites).

Características del producto

Rendimiento potente

La fresadora automática de bordes de placas con motores principales duales que cumplen con IEC; CA asíncrona trifásica3000*2W; Reductor de eje ortogonal estándar IEC;Salida de baja velocidad y alto torque de 400 W. El robusto cuerpo de la máquina garantiza una entrega de potencia estable.

Precisión controlable

Ajuste fino de la profundidad del bisel en1,5 mm por paso; ángulo de bisel ajustable:0°-60°; velocidad del cabezal cortador:800 RPM/minuto; velocidad de desplazamiento de frecuencia variable:0-1,2 m/minuto. Adecuado para espesor de placa5-80mm; bisel de una sola pasadaC0-C20mm, bisel máximoC45mm. Operación que ahorra mano de obra con ajuste flexible.

Autooperación inteligente

Diseño autopropulsado, no requiere sujeción manual; Autosujeción para evitar el deslizamiento de los bordes. Cilindro de aire incorporado para elevación automática; altura de sujeción820-860 milímetros. Los rodillos resistentes al desgaste se adaptan a diversas condiciones de trabajo. Tamaño compacto, recogida de virutas centralizada y fácil sustitución de herramientas.

Protección de seguridad

Armario eléctrico de mayor capacidad y mayor seguridad;Clasificación IP54 a prueba de explosiones; Aislamiento de cable Clase F y protección contra aumento de temperatura Clase B con componentes eléctricos de grado industrial. Equipado con dispositivos de seguridad múltiple para una garantía de seguridad integral.

Modo de bisel principal

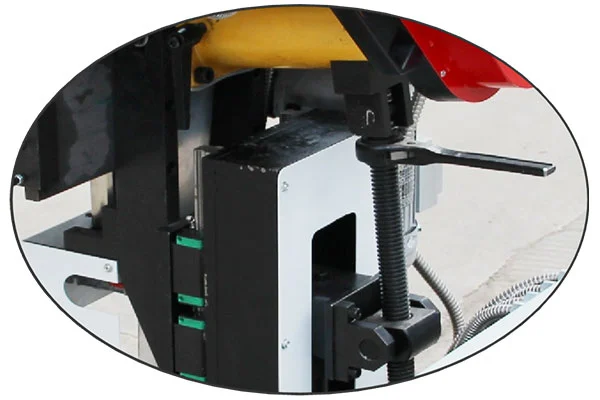

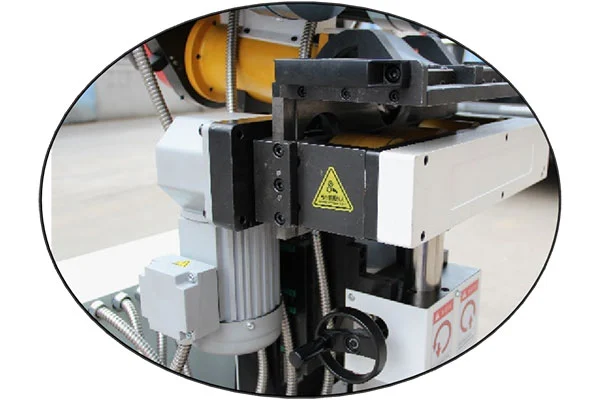

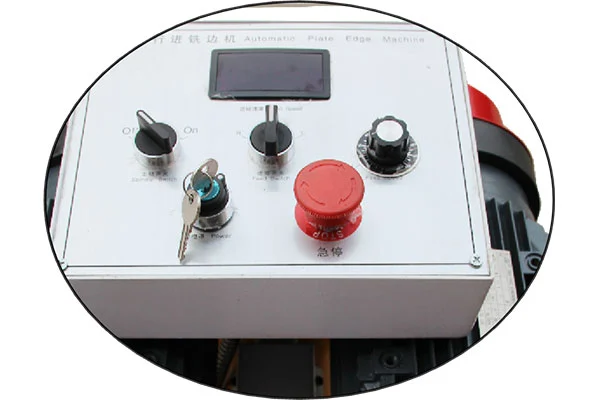

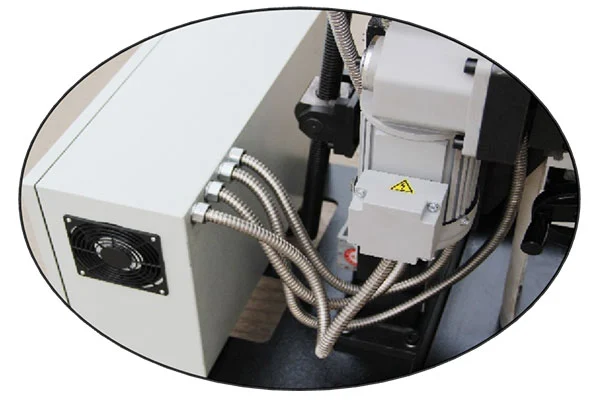

Vistas detalladas

Especificaciones técnicas

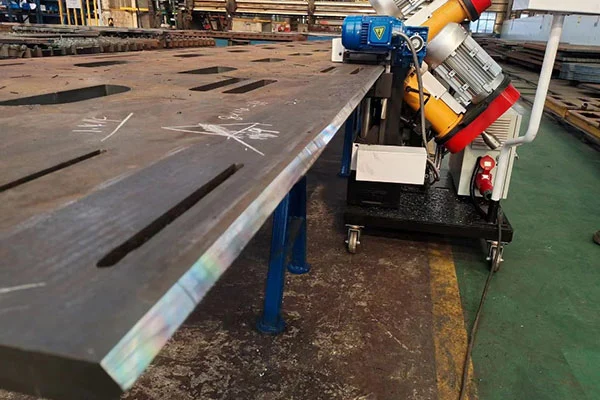

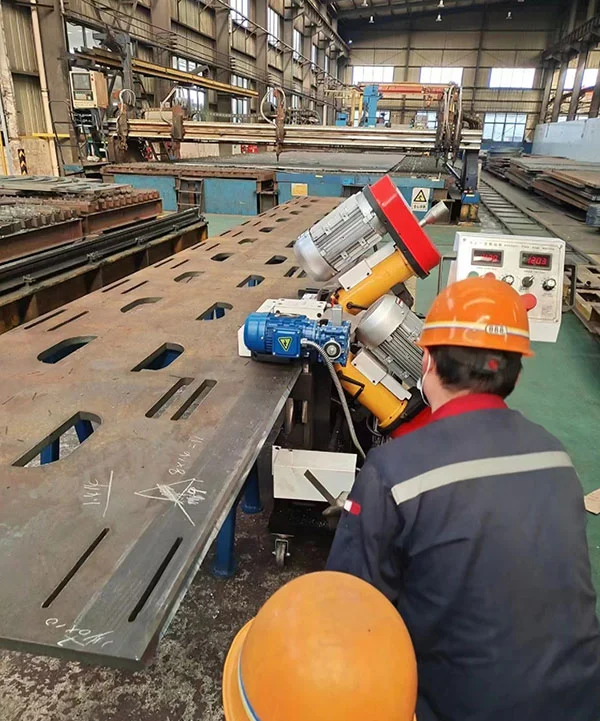

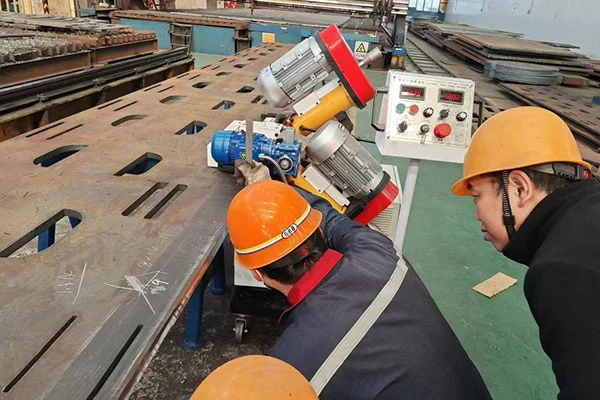

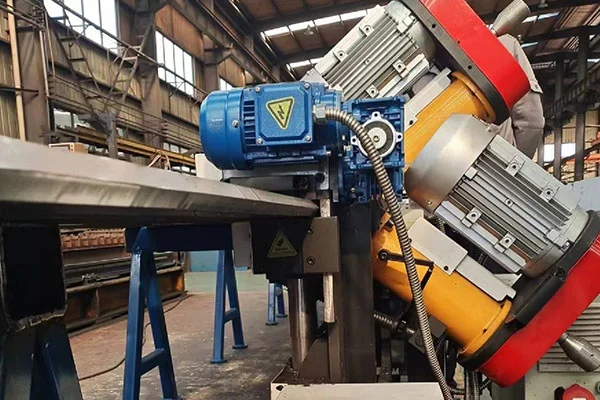

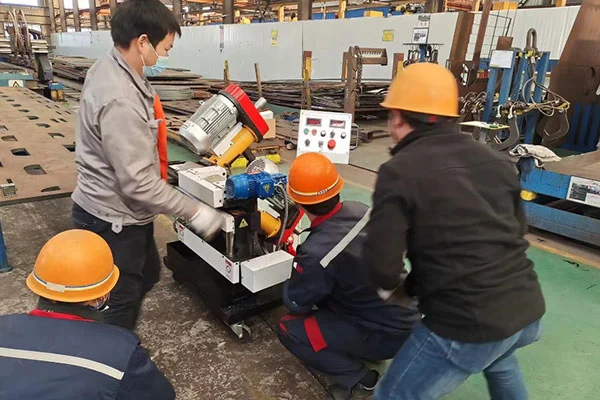

Casos de aplicación in situ

¿Por qué elegirnos?

Fuerza Técnica Integrada

Integra I+D, diseño, producción, venta y servicio postventa. Con el respaldo de personal técnico superior e intermedio, actualizamos continuamente los productos y brindamos soluciones personalizadas no estándar.

Portafolio completo de productos

Gama completa de máquinas mecánicas de corte en frío y biselado para tubos y placas. Los modelos servoaccionados de alta gama obtienen un amplio reconocimiento. Los productos sirven a las industrias aeroespacial, de energía nuclear, química, farmacéutica y otras industrias de oleoductos.

Capacidad de suministro confiable

Ubicado en el delta del río Yangtze. Área de planta alrededor1000m², producción anual de cientos de unidades por modelo, suficiente stock de repuestos.

Mercado global y servicio in situ

Productos vendidos en todo el país y exportados a Rusia, Malasia, Singapur, Kazajstán, etc. Con una amplia experiencia en instalación y mantenimiento de tuberías, llevamos a cabo proyectos de corte y biselado de tuberías in situ.

Innovación Técnica

Xianjin Pipeline busca innovación continua en I+D para mejorar la estabilidad, eficiencia y automatización de la fresadora automática de bordes de placas. Agiliza la operación, permite la automatización y la interacción hombre-máquina y alivia la pesada carga de trabajo de los operadores en los modos semiautomáticos convencionales.

Preguntas frecuentes

P1: ¿Qué formas de bisel principales puede producir la máquina?

R: La fresadora automática de bordes de placas procesa principalmenteBiseles tipo K/X, V/Y, 0° y U/J.

P2: ¿Cuál es el rango de ajuste del ángulo de bisel?

R: El ajuste del ángulo de bisel varía desde0°-60°.

P3: ¿Cuál es la capacidad de procesamiento de bisel de la máquina?

R: Admite ajustes cuantitativos para el avance y retracción de la herramienta. El ancho del bisel de una sola pasada esC0-20mm, y un máximo deC56mmSe puede obtener a través de múltiples pases.

P4: ¿Cuáles son las ventajas de su configuración de motor y reductor?

R: Tanto el motor como el reductor cumplen con los estándares europeos IEC, lo que brinda una salida de potencia estable y es adecuado para proyectos basados ​​en la UE.
