El biselado de placas de acero es un paso de preparación crítico para una soldadura confiable yXianjinproporciona elFresadora de bisel de placa de aceropara fabricantes que buscan un procesamiento de bordes de placas preciso, repetible y eficiente. Diseñada para acero al carbono, acero inoxidable y otras placas metálicas, esta solución de fresado autopropulsada combina biselado de doble husillo, desplazamiento automático y parámetros de procesamiento ajustables para reducir la manipulación manual y al mismo tiempo mantener una geometría de ranura consistente.
Un borde de placa de acero adecuadamente preparado afecta directamente la calidad de la soldadura, la penetración de las juntas y la eficiencia de la producción. Una fresadora biselada de placas de acero moderna puede reemplazar el rectificado manual más lento o los procesos de preparación de bordes convencionales con fresado en frío controlado. El modelo ZM-100X de Xianjin está diseñado para espesores de placa de 5 a 80 mm, con ángulos de bisel ajustables, recorrido automático y biselado superior e inferior simultáneo. Su estructura de doble accionamiento, diseño con resorte, insertos de carburo indexables y operación autopropulsada lo hacen adecuado para aplicaciones exigentes de fabricación de placas y preparación de soldadura.
Tabla de contenido
¿Por qué es importante el biselado de placas de acero?
¿Qué es una fresadora biselada de placa de acero?
¿Qué características clave deberían evaluar los compradores?
Especificaciones técnicas de un vistazo
¿Dónde se utiliza este equipo?
¿Qué ventajas de producción ofrece la molienda?
¿Cómo deberían los fabricantes seleccionar la máquina adecuada?
¿Cómo se puede iniciar un proyecto de biselado de placas de acero?
¿Por qué es importante el biselado de placas de acero?
Antes de soldar placas de acero gruesas, a menudo es necesario moldear el borde con un perfil de ranura específico. El propósito no es simplemente eliminar material. La geometría del bisel influye en cómo entra el material de soldadura en la unión y en la eficacia con la que se pueden unir las dos placas.
En entornos de fabricación, las dimensiones de bisel inconsistentes pueden crear trabajos adicionales de ajuste, esmerilado o soldadura. Los métodos manuales también pueden depender en gran medida de la experiencia del operador, especialmente cuando los bordes largos de la placa deben procesarse repetidamente.
Un proceso de fresado controlado ofrece varios beneficios prácticos:
- Ancho y ángulo de bisel más consistentes.
- Reducción de la dependencia del rectificado manual.
- Mejor repetibilidad en múltiples piezas de trabajo.
- Menores requisitos de manipulación auxiliar.
- Superficies fresadas más lisas para posteriores operaciones de soldadura.
- Preparación más eficiente de bordes largos de placas de acero.
Por lo tanto, para los fabricantes que manejan la fabricación frecuente de placas, elegir la tecnología de preparación de bordes adecuada puede afectar tanto el tiempo de preparación de la soldadura como el flujo de producción general.
¿Qué es una fresadora biselada de placa de acero?
Una fresadora biselada de placas de acero es un sistema industrial de procesamiento de bordes diseñado para eliminar material de una placa de acero en un ángulo y profundidad controlados. A diferencia del corte térmico, el fresado es un proceso de mecanizado en frío que utiliza herramientas de corte giratorias para crear el perfil de borde requerido.

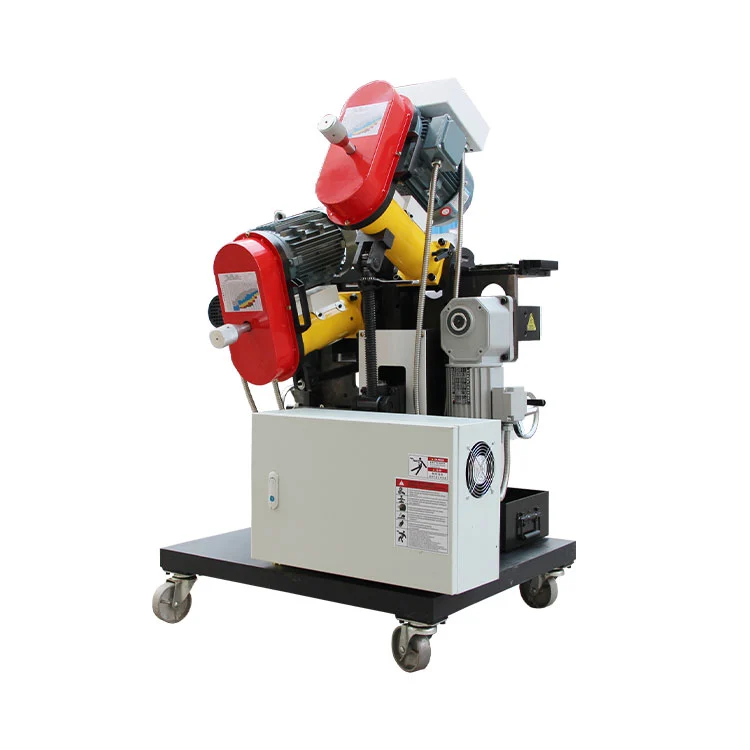

La solución ZM-100X de Xianjin está diseñada para el biselado y biselado previo a la soldadura de acero al carbono, acero inoxidable y otras placas metálicas. Su estructura de doble husillo permite completar el biselado superior e inferior en una sola operación de procesamiento, lo que reduce la necesidad de girar o volver a sujetar la pieza de trabajo.
La máquina admite varias configuraciones de bisel, incluidos perfiles K/X, V/Y, 0° y U/J, lo que permite a los fabricantes adaptar la preparación de los bordes a los diferentes requisitos de soldadura.
¿Qué características clave deberían evaluar los compradores?
1. Biselado de doble husillo
La configuración de doble husillo es una de las principales características orientadas a la productividad. La máquina puede procesar biseles superiores e inferiores simultáneamente, lo que ayuda a reducir la manipulación secundaria y el reposicionamiento de la pieza de trabajo.
2. Sistema de viaje de doble tracción
Dos motores de desplazamiento sincronizados ayudan a mantener un movimiento estable a lo largo del borde de la placa. El sistema utiliza motores principales de 3000 W × 2 junto con salidas de accionamiento de baja velocidad y alto par para soportar el fresado de placas de alta resistencia.
3. Parámetros de bisel ajustables
Los parámetros de procesamiento se pueden ajustar según el espesor del material y la geometría de ranura requerida. El ZM-100X proporciona un rango de ángulo de bisel superior de 0° a 60°, velocidades de desplazamiento de 0 a 1,2 m/min y una velocidad del cabezal de corte de 800 RPM.
4. Operación autopropulsada
En lugar de requerir que los operadores empujen continuamente la máquina, la estructura autopropulsada se desplaza automáticamente a lo largo de la pieza de trabajo. Esto puede reducir la carga de trabajo física durante operaciones largas de procesamiento de borde.
5. Estructura sostenida por resortes
El mecanismo de doble resorte incorporado ayuda a compensar las diferencias entre la pieza de trabajo y la superficie de trabajo. También ayuda a absorber la vibración del corte y a mantener un movimiento más suave de la máquina.
6. Insertos de carburo reemplazables
La cortadora utiliza insertos de carburo revestidos indexables. El diseño permite reemplazar los insertos desgastados sin reemplazar el cabezal de corte completo, lo que ayuda a simplificar el mantenimiento rutinario de las herramientas y controlar los costos de los consumibles.
Especificaciones técnicas de un vistazo
Las siguientes especificaciones resumen las principales capacidades de procesamiento del modelo ZM-100X según la información del producto publicada por el fabricante:
| Parámetro | Especificación ZM-100X | Importancia práctica |
|---|---|---|
| Espesor de la placa | 5-80 milímetros | Adecuado para una amplia gama de tareas de fabricación de placas |
| Ángulo de bisel superior | 0°–60° | Admite diferentes requisitos de ranuras de soldadura |
| Ángulo de bisel inferior | 0°–45° | Permite una preparación flexible del borde inferior. |
| Velocidad de viaje | 0–1,2 m/min | Movimiento ajustable para diferentes condiciones de procesamiento. |
| Velocidad del cabezal cortador | 800 rpm | Admite un rendimiento de fresado controlado |
| Ajuste fino de bisel | 1,5 mm/paso | Permite el ajuste dimensional durante la configuración. |
| Grosor de sujeción | 5-80 milímetros | Se adapta a diferentes espesores de placa. |
| Bisel de una sola pasada | C0-C20 mm | Admite la eliminación controlada de material |
| Bisel máximo | C60mm | Proporciona una amplia capacidad de biselado. |
| Rugosidad de la superficie | ≤ Ra 3,2 µm | Produce una superficie biselada suave y fresada. |
| Configuración del cortador | 2 × cabezales de corte de Φ80 mm | Permite la operación de biselado de doble lado |
| Insertar vida | 600–800 m de acero al carbono; 300–500 m de acero inoxidable | Ayuda a estimar el consumo de herramientas. |
¿Dónde se utiliza este equipo?
El fresado de bordes de placas de acero es relevante siempre que los bordes de las placas deban prepararse antes de soldarlos o fabricarlos posteriormente. Los entornos de aplicación típicos incluyen:
- Fabricación de estructuras de acero.
- Fabricación de recipientes a presión.
- Fabricación de tuberías y afines.
- Fabricación de maquinaria pesada.
- Construcción naval y fabricación marina.
- Producción de equipos de construcción.
- Conjunto de estructura metálica de gran tamaño.
- Talleres de soldadura en general y metalmecánica.
Para las instalaciones que procesan acero inoxidable y acero al carbono, la capacidad de utilizar insertos de carburo recubiertos y ajustar los parámetros de mecanizado puede hacer que el equipo sea más adaptable a los requisitos de producción cambiantes.
¿Qué ventajas de producción ofrece la molienda?
Geometría de borde consistente
Los parámetros de fresado controlados ayudan a mantener un perfil de bisel más uniforme a lo largo del borde procesado. Esto es especialmente útil cuando varias placas deben cumplir especificaciones de soldadura consistentes.
Manejo manual reducido
El desplazamiento autopropulsado elimina la necesidad de empujar manualmente continuamente. Por lo tanto, la estructura de desplazamiento automático puede reducir la carga de trabajo del operador durante operaciones de mecanizado prolongadas.
Preparación superior e inferior más rápida
Un diseño de doble husillo puede procesar biseles superiores e inferiores simultáneamente. Según las especificaciones publicadas por Xianjin, la configuración evita que la pieza de trabajo se voltee y se vuelva a sujetar repetidamente cuando ambos lados requieren preparación.
Menor complejidad de reemplazo de herramientas
Los insertos de carburo indexables se pueden reemplazar individualmente. Este enfoque hace que el mantenimiento rutinario del cortador sea más sencillo que reemplazar un conjunto de corte completo después del desgaste de la plaquita.
Mejor protección de la pieza de trabajo
Los rodillos impulsores de goma están diseñados para reducir posibles daños a la superficie de la placa durante el desplazamiento de la máquina. Una estructura autoajustable también ayuda a reducir el deslizamiento de los bordes durante el procesamiento.
¿Cómo deberían los fabricantes seleccionar la máquina adecuada?
Antes de comprar un sistema de biselado de placas, los fabricantes deben evaluar la máquina en función de las condiciones de producción reales en lugar de centrarse únicamente en la potencia del motor o la velocidad de procesamiento principal.
- Compruebe el espesor de la placa:Confirme que el rango de sujeción y mecanizado de la máquina cubra los espesores de placa habituales.
- Defina los requisitos de bisel:Identifique si su proceso de soldadura requiere perfiles de borde en V, Y, K, X, U, J u otros.
- Evaluar el volumen de producción:Las operaciones de mayor volumen pueden beneficiarse más del procesamiento autopropulsado y de doble husillo.
- Considere el tipo de material:El acero al carbono y el acero inoxidable pueden tener diferentes requisitos de corte y herramientas.
- Capacidad de ajuste de revisión:El ajuste fino y la velocidad de desplazamiento variable son importantes para controlar las dimensiones del bisel.
- Consultar disponibilidad de herramientas:Los insertos estandarizados y reemplazables pueden simplificar el mantenimiento a largo plazo.
- Considere el soporte posventa:El tiempo de respuesta, la cobertura de la garantía y el soporte técnico deben evaluarse antes de la compra.
Para los fabricantes que comparan diferentes opciones de equipos, la fresadora de biselado de placas de acero Xianjin proporciona información técnica detallada para evaluar el espesor de la placa, el rango de biselado, la configuración del cortador y las características operativas.
Preguntas frecuentes
¿Qué materiales puede procesar la máquina?
La máquina está diseñada para biselar previamente soldadura de acero al carbono, acero inoxidable y otras placas metálicas. Las condiciones de corte reales deben seleccionarse de acuerdo con los requisitos específicos del material y del procesamiento.
¿Qué espesor de placa puede soportar el ZM-100X?
El rango de sujeción y procesamiento publicado es de 5 a 80 mm. Los fabricantes deben confirmar las dimensiones reales de la pieza de trabajo y la geometría de bisel requerida antes de realizar el pedido.
¿Se pueden procesar los biseles superior e inferior al mismo tiempo?
Sí. La estructura de doble husillo está diseñada para realizar el biselado superior e inferior simultáneamente, lo que reduce la necesidad de voltear la pieza de trabajo o sujetarla repetidamente.
¿Qué ángulos de bisel están disponibles?
El rango de ajuste publicado es de 0° a 60° para el bisel superior y de 0° a 45° para el bisel inferior. El ajuste adecuado depende de la configuración de la junta de soldadura requerida.
¿Cuánto duran las inserciones del cortador?
Xianjin especifica una vida útil aproximada del inserto de 600 a 800 m cuando se procesa acero al carbono y de 300 a 500 m para acero inoxidable. La vida real puede variar según las propiedades del material, las dimensiones del bisel, las condiciones de corte y las prácticas operativas.
¿La máquina requiere empuje manual?
No. La máquina utiliza un sistema de desplazamiento autopropulsado, lo que le permite moverse a lo largo de la placa automáticamente en lugar de requerir un empuje manual continuo.
¿Qué garantía y soporte técnico están disponibles?
Según la información publicada del producto, el equipo incluye una garantía gratuita de 12 meses a partir de la fecha de aceptación. Xianjin también afirma que la consulta técnica y el soporte de mantenimiento están disponibles durante y después del período de garantía.
¿Cómo se puede iniciar un proyecto de biselado de placas de acero?
La elección del equipo de preparación de bordes adecuado depende del espesor de la placa, el material, el perfil del bisel, el volumen de producción y el proceso de soldadura. La ZM-100X de Xianjin combina desplazamiento automático, fresado de doble husillo, parámetros de bisel ajustables y herramientas de carburo reemplazables para la preparación de placas de acero industriales. Si está evaluando especificaciones de equipos, capacidad de procesamiento, requisitos de personalización u opciones de entrega,contáctanospara analizar su aplicación y solicitar una solución adecuada a Xianjin.
