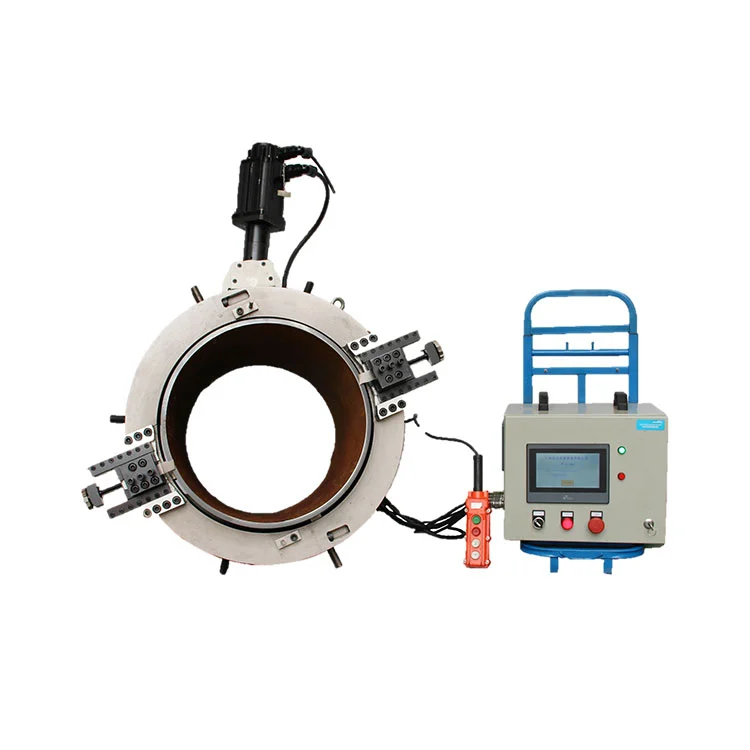

Máquina biseladora de corte con abrazadera externa servoaccionada

Construida con una aleación de alta densidad y alta resistencia, esta máquina biseladora de corte con abrazadera externa servoaccionada integra funciones de corte y biselado. Se conecta al servomotor mediante acoplamientos de conexión rápida para un montaje plug-and-play y conveniente. El servomotor combinado adopta un diseño a prueba de explosiones de mayor seguridad. Múltiples medidas de protección suprimen chispas, arcos eléctricos y altas temperaturas peligrosas, lo que permite una operación segura enÁreas peligrosas explosivas de la zona 2.

Ventajas del producto

Mecanizado integrado de una sola pasada

Construida con una aleación de alta densidad y alta resistencia, esta máquina biseladora de corte con abrazadera externa servoaccionada admite servoaccionamiento para corte y biselado combinados. Las herramientas orbitales automáticas ofrecen una alta eliminación de material en una sola pasada, lo que produceExtremos de tubería sin rebabas y sin distorsiones.. Los cortadores intercambiables generan múltiples ángulos de bisel para una preparación inmediata para la soldadura.

Operación conveniente en el sitio

Ligero y portátil, ideal para mecanizado en campo de gran diámetro. Los rodamientos ajustables cargados en el cuello combinados con una pista inferior reforzada garantizan un rendimiento estable. Sujeción rápida con ajuste con una sola llave. El diseño de herramienta giratoria de tubería estacionaria mejora la seguridad operativa.

Diversas configuraciones de energía

Múltiples opciones de energía: motor multivoltaje o accionamiento de motor para condiciones fuera del sitio sin energía. Los servoacoplamientos de conexión rápida permitenconfiguración plug-and-playpara una reconfiguración rápida en diversos entornos de sitio.

Amplia compatibilidad de materiales y aplicaciones

Funciona con plástico, cobre, latón, hierro, acero al carbono, aluminio, acero de alta calidad, acero inoxidable de primera calidad y titanio. Los tamaños no estándar y los perfiles biselados especiales se pueden personalizar. Ampliamente utilizado para la preparación previa de tuberías de soldadura en las industrias petrolera, petroquímica, de alimentos, bebidas y lácteos, farmacéutica, metalúrgica, de tratamiento de agua, de construcción naval y de energía.

Especificaciones técnicas

Introducción al motor servoaccionado

El servomotor para la máquina biseladora de corte con abrazadera externa servoaccionada ofrece ventajas destacadas. El sistema de servocontrol ofrece una regulación de circuito cerrado de alta precisión, lo que proporciona una mejor respuesta dinámica, precisión de posicionamiento y estabilidad durante el corte en comparación con las transmisiones convencionales. Es energéticamente eficiente y requiere poco mantenimiento, reduce los costos operativos, respalda la producción continua automatizada y mejora la adaptabilidad y confiabilidad del equipo en condiciones de trabajo duras.

1.Este motor presenta una construcción a prueba de explosiones de mayor seguridad. Se adopta una serie de medidas confiables para suprimir chispas, arcos eléctricos y condiciones peligrosas de alta temperatura, lo que permite una operación segura en áreas explosivas peligrosas de Zona 2.

2.Adopta excitación sin escobillas, está equipado con un disco rectificador giratorio y un gabinete de excitación estática para un rendimiento confiable del sistema de control de excitación. La conmutación de excitación dependiente del deslizamiento de polaridad positiva es precisa sin cargas de choque. El sistema de excitación ofrece una protección confiable contra desfases y una fuerte capacidad de resincronización. Un diseño de circuito razonable evita el calentamiento anormal de las resistencias de descarga durante el funcionamiento, con un amplio rango de ajuste para la corriente de excitación.

3.El motor principal síncrono, el excitador de CA y el disco rectificador giratorio están dispuestos coaxialmente. El disco rectificador se puede instalar entre el motor principal y el excitador, o en el lado exterior de la carcasa del cojinete.

4.Clasificación de protección del gabinete:IP54.

5.Se aplica una estructura de aislamiento clase F; El aumento de temperatura del devanado se evalúa de acuerdo con los criterios de Clase B.

6.Equipado con un calentador anticondensación de mayor seguridad, montado fijamente dentro de la cubierta inferior del motor para proporcionar calefacción y protección contra la humedad durante el apagado.

7.Se seleccionan materias primas de alta calidad. Se reservan márgenes suficientes para cálculos eléctricos y mecánicos para satisfacer los requisitos de confiabilidad operativa y control de temperatura para motores de mayor seguridad.

8.Se implementa un monitoreo operativo integral: dentro de la caja de terminales principal se instalan transformadores de corriente autoequilibrados de mayor seguridad para protección diferencial. Las resistencias térmicas de platino Pt100 de trabajo y de repuesto están integradas en los devanados del estator. Se proporcionan indicadores de temperatura locales y terminales de señal remota para ambos cojinetes lisos tipo pedestal de extremo.

Tabla de selección de rango de corte

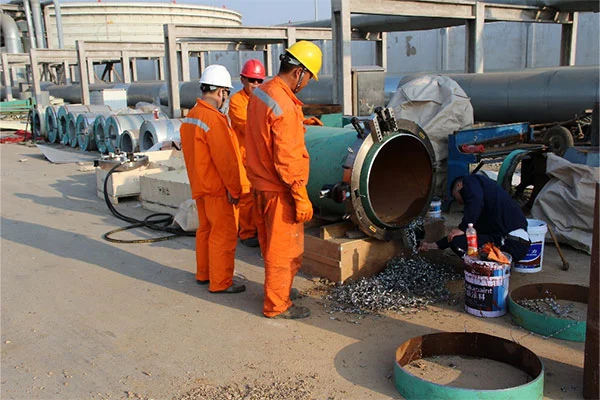

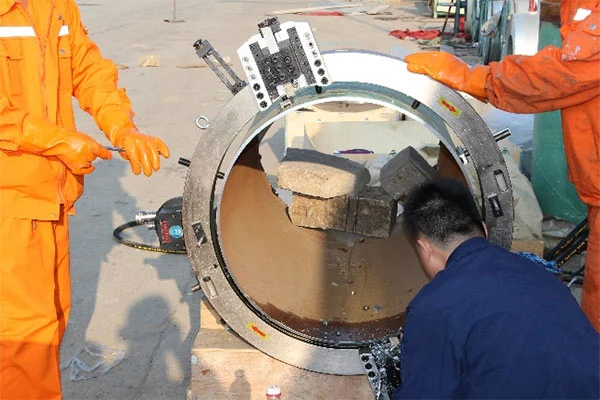

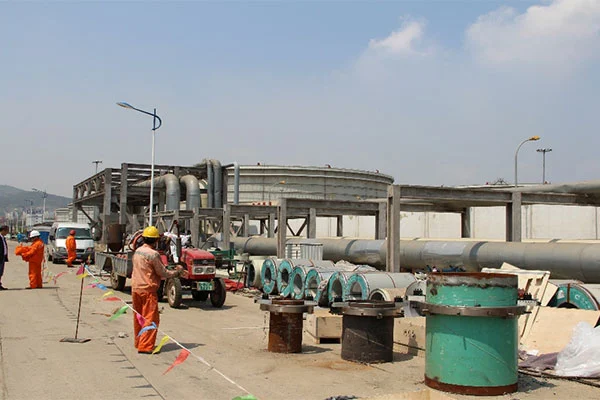

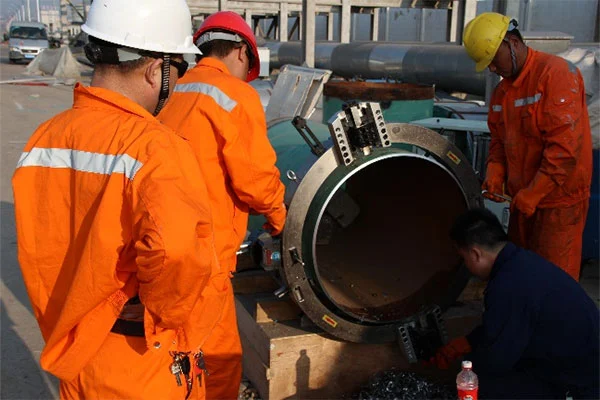

Caso de ingeniería

Preguntas frecuentes

P: ¿Qué tipos de biseles admite la máquina y cuál es su rango de mecanizado?

R: La máquina biseladora de corte con abrazadera externa servoaccionada puede producir biseles hechos a medida y cubre un rango de mecanizado de hasta2500 milímetroscon selección de modelo disponible según sea necesario. Más allá de las tuberías, permite cortar y biselar de forma segura y eficiente recipientes a presión y generadores de vapor.

P: ¿El servomotor presenta un rendimiento a prueba de explosiones?

R: Está equipado con un servomotor a prueba de explosiones de mayor seguridad. Múltiples medidas de protección eliminan los riesgos de chispas, arcos eléctricos y altas temperaturas, lo que permite una operación segura enAtmósferas explosivas zona 2. Cuenta conClasificación de carcasa IP54yAislamiento clase F. Los calentadores anticondensación incorporados y los sensores de temperatura Pt100 admiten lectura local y transmisión de señales remotas.

P: ¿Cuáles son sus principales sectores de aplicación?

R: Ampliamente aplicado en las industrias petrolera, petroquímica, de gas natural, construcción naval y offshore, generación de energía, metalurgia, tratamiento de agua, farmacéutica y de procesamiento de alimentos. Cumple con los requisitos de prefabricación, instalación y reparación de emergencia en el sitio, y es particularmente adecuado para condiciones complejas como sitios de campo fuera de la red y entornos explosivos peligrosos.

P: ¿La fuente de alimentación es intercambiable?

R: Esta serie de productos admite módulos de servopotencia hidráulicos, eléctricos, neumáticos y intercambiables. Las configuraciones de energía flexibles permiten la selección de motores multivoltaje o unidades de motor según las condiciones regionales y del sitio, lo que lo hace aplicable para operaciones de campo fuera de la red.

P: ¿Acerca de la calidad del mecanizado y los servicios personalizados?

R: Ofrece una alta eliminación de material y una alta eficiencia con corte y biselado integrados. Los extremos de los tubos terminados sonsuave, sin rebabas y sin distorsiones. Se pueden lograr diferentes ángulos de bisel cambiando las fresas. Se encuentran disponibles tamaños personalizados no estándar y perfiles biselados especiales para cumplir con requisitos especiales de mecanizado.
