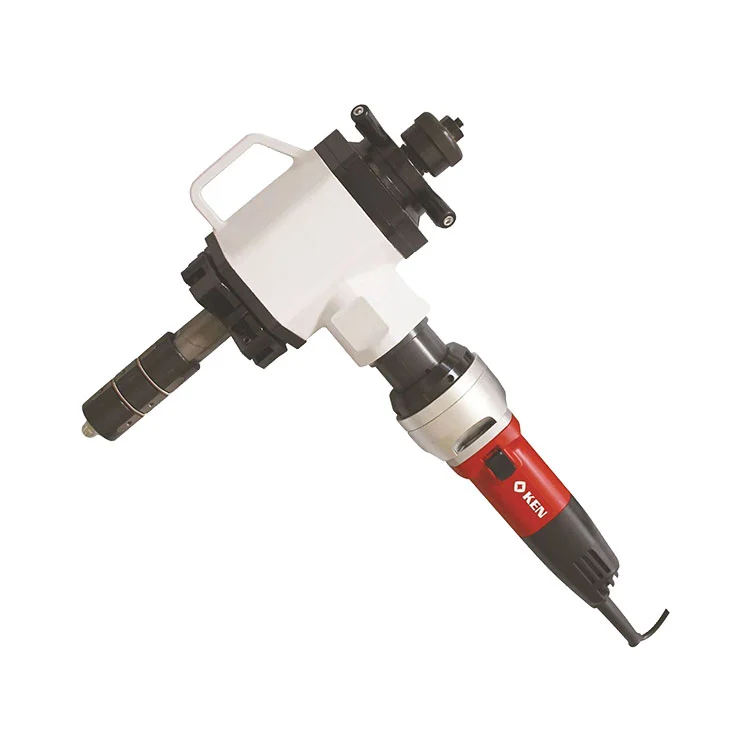

Máquina biseladora de tubos de expansión interna

Esta máquina biseladora de tubos de expansión interna adopta nuevos mecanismos de desaceleración, sujeción de expansión y alimentación, lo que mejora en gran medida la estabilidad estructural y la conveniencia operativa. Admite mecanizado en bisel en V, I y U para diámetros de tubería que varían de 45 mm a 120 mm, con una velocidad del cabezal de corte de 50 R/min. Con un diseño liviano y portátil, ofrece claras ventajas para el corte in situ de tuberías de gran diámetro.

Características del producto

✅ Fácil operación en sitio

La abrazadera de pared exterior de múltiples puntos y el diseño de ajuste rápido de expansión interna permiten una instalación rápida en cualquier lugar de la tubería. El ajuste y el bloqueo requieren sólo una llave estándar. Esta máquina biseladora de tubos de expansión interna es liviana y portátil, y ofrece un rendimiento excepcional para operaciones de campo de gran diámetro.

✅ Calidad de corte superior

El proceso de trabajo en frío puro preserva las propiedades del material de la tubería. La herramienta gira mientras la tubería permanece estacionaria. Ofrece cortes limpios, sin deformaciones y sin rebabas para requisitos de soldadura de alta calidad.

✅ Biseles personalizables de múltiples especificaciones

Compatible con tuberías de acero al carbono, acero inoxidable, acero aleado, cobre, aluminio, titanio y plástico seleccionado. Cubre diámetros de tubería de 16 600 mm con modelos compatibles. Admite bisel en U, bisel en V simple, bisel en J y otros perfiles.

✅ Amplia compatibilidad para condiciones difíciles

Múltiples opciones de energía: motor multivoltaje o motor para sitios fuera de la red. Procesa tuberías, recipientes a presión y generadores de vapor. Ampliamente aplicado en proyectos petroleros, petroquímicos, de energía nuclear, farmacéuticos, de calderas y de reparación de emergencia.

Especificaciones técnicas

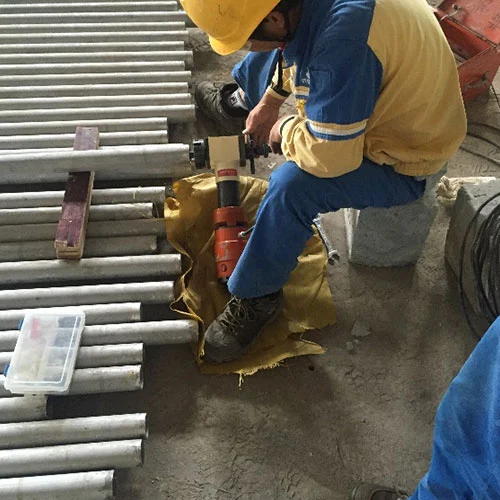

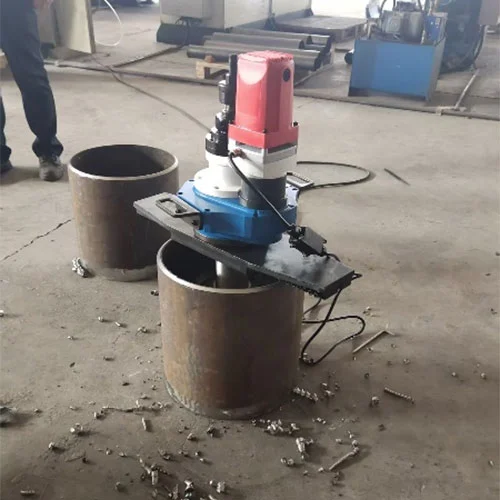

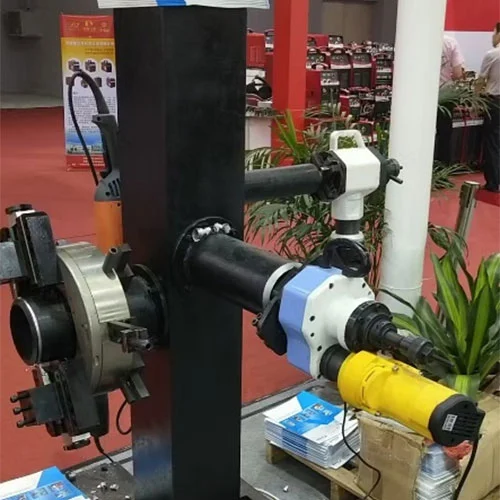

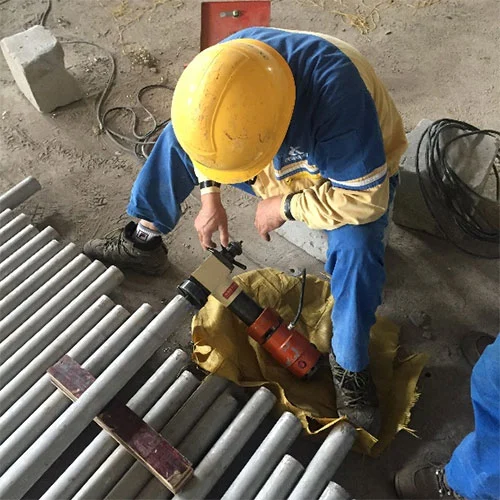

Caso de ingeniería

Preguntas frecuentes

P: ¿Cuál es el rango de mecanizado de esta biseladora de tubos de expansión interna?

R: Esta máquina biseladora de tubos de expansión interna es adecuada para tubos con un diámetro interior de 45 a 120 mm y un espesor de pared ≤15 mm. Optimizado para condiciones de trabajo de múltiples diámetros, se bloquea firmemente en la pared interior de la tubería ajustando el mecanismo de expansión para garantizar un mecanizado estable para tuberías de varios tamaños.

P: ¿Es fácil operar esta biseladora de tuberías en el sitio?

R: Con un diseño liviano y portátil, su sistema de fijación puede sujetar fácilmente la tubería mediante expansión interna. Los componentes de fijación son fáciles de ajustar con una sola llave. Ofrece ventajas destacadas para el corte in situ de tuberías de gran diámetro.

P: ¿Qué tal la calidad del bisel y la seguridad de operación?

R: Se logra una alta seguridad ya que la tubería permanece estacionaria mientras el cortador gira para biselar. Produce cortes limpios, sin deformaciones y sin rebabas, ideal para aplicaciones que requieren soldadura de alta calidad.

P: ¿Cuáles son las capacidades en términos de suministro de energía y materiales procesables?

R: Hay múltiples opciones de energía disponibles, incluido un motor multivoltaje o un motor para sitios de campo fuera de la red. Puede procesar diversos tubos como plástico, cobre, aluminio, acero al carbono, acero inoxidable y titanio.

Documentación técnica

Requisitos de documentación

Todos los dibujos y documentos técnicos suministrados para la máquina biseladora de tubos de expansión interna deberán cumplir con las normas y especificaciones nacionales e internacionales aplicables. Se utilizará SI (Sistema Internacional de Unidades) para todas las unidades en el software y los dibujos relacionados con el equipo de la máquina. Toda la documentación se entregará en chino.

Entregables de documentación

Un juego impreso de documentación completa, junto con una copia electrónica.

Alcance del documento

Lista de embalaje (incluidos repuestos y accesorios suministrados con el equipo)

Manual de operación del equipo, certificado de conformidad, certificado de garantía y procedimientos operativos.

Esquemas eléctricos, diagramas de cableado de terminales, planos mecánicos, esquemas hidráulicos y planos de cimentación del equipo.

Manuales de operación y certificados de conformidad para componentes clave subcontratados
