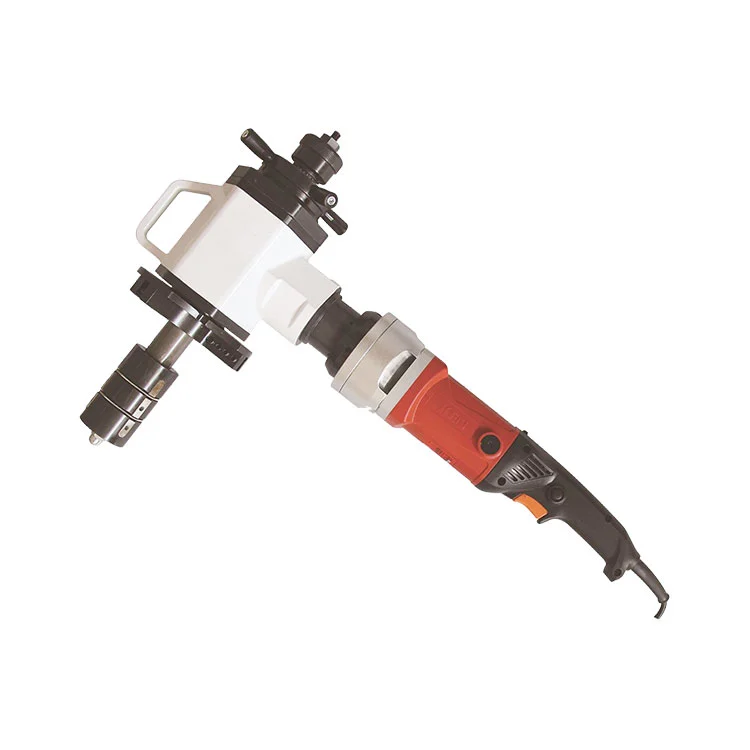

Máquina de preparación de extremos de tubería montada en ID

Esta máquina de preparación de extremos de tubos con montaje interior se desarrolla y fabrica basándose en años de investigación de mercado. Equipada con innovadores mecanismos de reducción, sujeción de expansión y alimentación, la unidad presenta una estructura robusta y una excelente portabilidad. Se adapta a diámetros de tubería de 65 mm a 159 mm, con un espesor de pared máximo procesable de 15 mm. Ampliamente aplicable, la máquina permite cortar y biselar eficientemente tubos metálicos como acero al carbono, acero inoxidable y acero aleado.

Ventajas del producto

Compacto y práctico

La máquina de preparación de extremos de tubería montada en DI está diseñada para ser liviana, fácil de transportar y transportar, y adecuada para operaciones in situ de tuberías de gran diámetro. El sistema de sujeción de expansión interna asegura las piezas de trabajo sin esfuerzo. Se puede lograr un ajuste rápido con un solo tamaño de llave.

Seguro y Premium

La tubería permanece estacionaria mientras las herramientas de corte giran para biselar, lo que garantiza una alta seguridad operativa. Los cortes mecanizados no presentan distorsiones ni rebabas y son consistentemente limpios, lo que los hace perfectos para requisitos de soldadura de alto grado.

Poder versátil

Hay múltiples opciones de energía disponibles. Las unidades de motor con diferentes voltajes se adaptan a diversas condiciones regionales; Las versiones impulsadas por motor admiten operaciones de campo sin suministro de energía.

Amplia compatibilidad

Admite el mecanizado de diversos materiales de tuberías: plástico, cobre, latón, hierro, acero al carbono, aluminio, acero de alta calidad, acero inoxidable de primera calidad y titanio.

Especificaciones técnicas

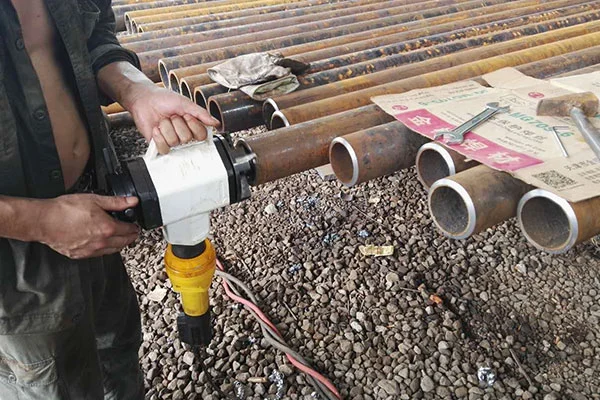

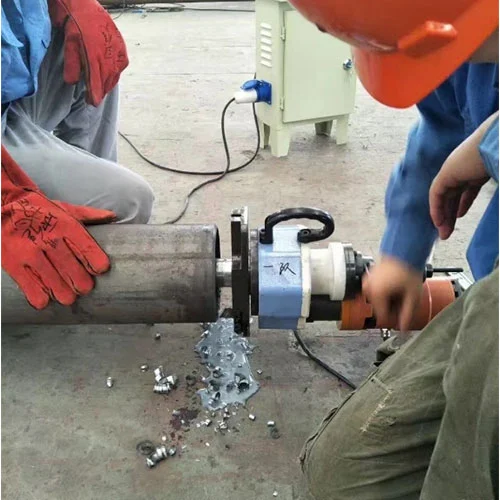

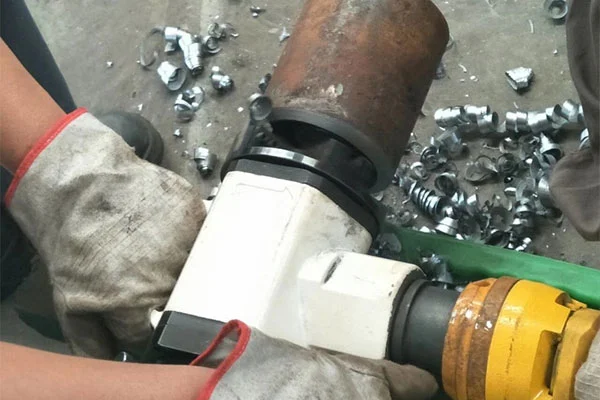

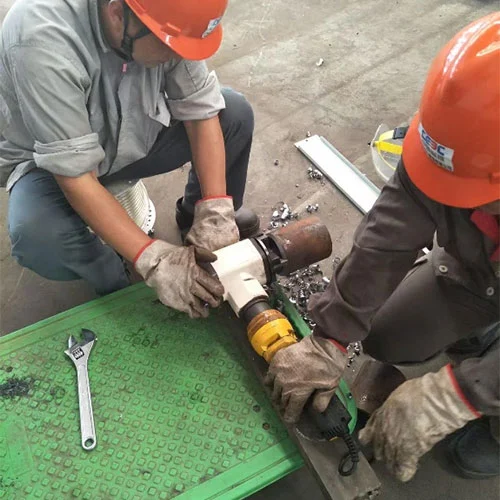

Caso de ingeniería

Normas técnicas

Para la máquina de preparación de extremos de tubería montada en DI (diseño, fabricación) y sus repuestos, además de los parámetros y requisitos técnicos especificados en la especificación, se deben seguir las últimas ediciones de las Normas Nacionales (GB), las Normas de la Industria (JB, DL…) y las Normas Internacionales (SI, ANSI, ASME, AWS, API, DIN, ISO). Los estándares aplicados para el diseño y fabricación de productos se enumeran a continuación:

Código General para la Construcción y Aceptación de Instalación de Equipos Mecánicos GB50231 98

Directrices para el diseño de seguridad de equipos eléctricos GB4064 1983

Seguridad de la maquinaria: equipos eléctricos de las máquinas GB 5226.1 2002

Marcado de conductores aislados GB4884 85

Código de Aceptación de Calidad de Construcción de Estructuras de Acero GB 50205 2002

Código para Diseño de Estructuras de Acero GB 50017 2003

Estándar de fabricación para tuberías de proceso: ASTM B31.3

Estándares Internacionales (SI, ANSI, AWS, API, DIN, ISO)

Documentación técnica

Requisitos de documentación

Todos los dibujos y documentos técnicos suministrados para la máquina de preparación de extremos de tubos con montaje interno deben cumplir con las normas y especificaciones nacionales e internacionales aplicables. Se utilizará SI (Sistema Internacional de Unidades) para todas las unidades en el software y los dibujos relacionados con el equipo de la máquina. Toda la documentación se entregará en chino.

Entregables de documentación

Un juego impreso de documentación completa, junto con una copia electrónica.

Alcance del documento

Lista de embalaje (incluidos repuestos y accesorios suministrados con el equipo)

Manual de operación del equipo, certificado de conformidad, certificado de garantía y procedimientos operativos.

Esquemas eléctricos, diagramas de cableado de terminales, planos mecánicos, esquemas hidráulicos y planos de cimentación del equipo.

Manuales de operación y certificados de conformidad para componentes clave subcontratados

Preguntas frecuentes

P: ¿Cuáles son los principales parámetros de esta máquina biseladora de expansión interna?

R: Esta máquina de preparación de extremos de tubos montada en DI puede procesar múltiples formas de bisel, como tipo V, tipo I y tipo U, que pueden cumplir completamente con los requisitos de diversos procesos de soldadura y satisfacer las demandas del procesamiento de biselado en diferentes condiciones de trabajo. El rango de diámetro de la tubería de procesamiento del equipo es de 65 a 159 mm, el espesor máximo de pared de procesamiento puede alcanzar los 15 mm y la velocidad de rotación del cabezal cortador es de 35 R/min.

P: ¿Cuáles son sus características de tecnología de procesamiento?

R: Adopta un proceso de trabajo en frío completo sin alterar las propiedades del material de la tubería. La alimentación manual tipo trinquete ofrece alta eficiencia y calidad de mecanizado superior. La estructura de expansión interna de conexión rápida permite un montaje rápido en cualquier posición a lo largo de la tubería.

P: ¿Qué piezas de trabajo puede manejar?

R: Realiza corte y biselado en tubos de acero al carbono, acero inoxidable, acero aleado y otros tubos metálicos. También permite realizar cortes rápidos y seguros para tuberías, recipientes a presión y generadores de vapor de diversas especificaciones.

P: ¿Dónde se aplica esta máquina?

R: Ampliamente utilizado para instalación de tuberías y reparación de emergencia en industrias de petróleo, petroquímica, gas natural, alimentos, calderas, farmacéutica, energía nuclear y construcción de recintos. Liviano y portátil, muestra ventajas sobresalientes para cortes de gran diámetro en el sitio.
