¿Cómo puede una máquina cortadora en bisel de alta precisión mejorar la precisión del procesamiento de tuberías y la eficiencia de la soldadura?

Para proyectos de tuberías industriales donde la precisión, la eficiencia y la preparación confiable de la soldadura son importantes,Xianjinproporciona soluciones avanzadas de procesamiento de tuberías. EsMáquina cortadora de bisel de alta precisiónCombina alimentación CNC de precisión, construcción integrada montada sobre patines y corte y biselado simultáneos para ayudar a los fabricantes a mejorar la consistencia de la producción y reducir el tiempo de instalación en el sitio.

Una máquina cortadora en bisel de alta precisión está diseñada para cortar tuberías y preparar sus extremos para soldar en un proceso controlado y repetible. Al combinar operaciones de corte y biselado, los equipos modernos ayudan a reducir el mecanizado secundario, mejorar la consistencia dimensional y agilizar la fabricación de tuberías. Este artículo explora los principios de funcionamiento, las características clave, las especificaciones técnicas, las aplicaciones industriales y las consideraciones de compra de la máquina. También explica cómo la serie SME-II de Xianjin aborda la eficiencia de la instalación, el manejo de tuberías y la precisión del procesamiento para entornos industriales exigentes.

Tabla de contenido

1. ¿Qué es una máquina cortadora en bisel de alta precisión?

2. ¿Por qué es importante la precisión en el biselado de tuberías?

3. ¿Cuáles son las características clave de la máquina de Xianjin?

4. Especificaciones técnicas y selección de modelo.

5. ¿Cómo ayuda el diseño integrado montado sobre patines?

6. ¿Qué industrias se benefician de este equipo?

7. Cómo elegir la máquina cortadora en bisel adecuada

8. Preguntas frecuentes

9. Conclusión

1. ¿Qué es una máquina cortadora en bisel de alta precisión?

Una máquina cortadora en bisel de alta precisión es un equipo industrial especializado que corta secciones de tuberías y forma bordes biselados controlados con precisión para la preparación de soldadura. En lugar de depender de operaciones separadas de corte, rectificado y acabado de bordes, una máquina integrada puede completar múltiples pasos de mecanizado en un flujo de trabajo coordinado.

El biselado crea un borde en ángulo que ayuda a preparar una unión para soldar. La geometría requerida depende de las dimensiones de la tubería, el espesor de la pared, la configuración de la junta, los procedimientos de soldadura y los estándares de ingeniería aplicables. La preparación correcta respalda el ajuste constante de las juntas y ayuda a los soldadores a lograr el perfil de soldadura especificado.

La máquina cortadora de bisel de alta precisión de Xianjin Pipeline fue desarrollada conjuntamente con China National Chemical Engineering No. 16 Construction Co., Ltd. (CNCEC 16), combinando experiencia en procesamiento de tuberías con requisitos prácticos de ingeniería.

El equipo es particularmente relevante para proyectos que requieren una preparación repetible de los extremos de las tuberías, una instalación eficiente y un mecanizado consistente en múltiples tamaños de tuberías. Para soluciones relacionadas, explore la página del producto Máquina cortadora de bisel de alta precisión.

2. ¿Por qué es importante la precisión en el biselado de tuberías?

La preparación de los extremos de las tuberías afecta directamente la calidad y eficiencia de la soldadura posterior. Cuando las dimensiones de corte o la geometría del bisel varían excesivamente, los operadores pueden necesitar rectificado adicional, ajustes de alineación o mediciones repetidas antes de poder comenzar a soldar.

Un proceso de mecanizado orientado a la precisión ayuda a abordar estos desafíos de varias maneras.

• Alimentación más consistente:Un mecanismo de alimentación CNC de precisión admite el movimiento controlado durante el mecanizado y mejora la repetibilidad.
• Acabado secundario reducido:El corte y biselado integrados pueden reducir la necesidad de operaciones separadas de preparación de bordes cuando la geometría resultante cumple con los requisitos del proyecto.
• Preparación articular mejorada:La geometría de bisel consistente facilita la colocación de secciones de tubería y el seguimiento de procedimientos de soldadura aprobados.
• Mayor eficiencia de producción:Los ciclos de procesamiento más cortos pueden ayudar a los equipos de fabricación a manejar más piezas de trabajo durante un turno.
• Mejor control de procesos:Los parámetros preestablecidos y los procedimientos operativos repetibles ayudan a reducir la variación entre operadores y lotes de producción.

Sin embargo, la precisión de la máquina por sí sola no garantiza la calidad de la soldadura. Las herramientas adecuadas, la sujeción segura, el estado del material, la capacitación del operador y los procedimientos de inspección siguen siendo esenciales. Los compradores deben evaluar el rendimiento frente a las tolerancias reales y los requisitos de soldadura de sus proyectos.

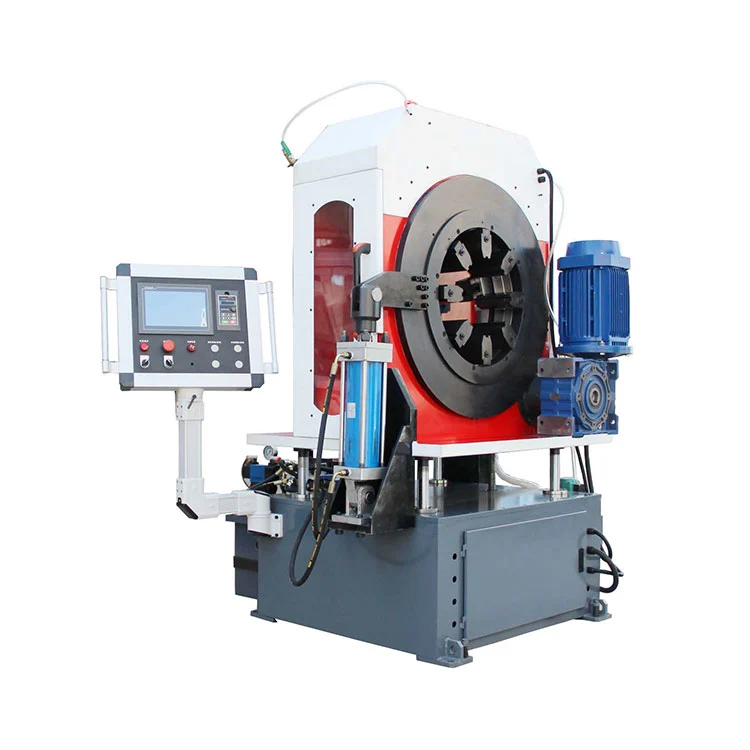

3. ¿Cuáles son las características clave de la máquina de Xianjin?

Alimentación CNC de precisión y accionamiento de frecuencia variable

La máquina utiliza un motor de frecuencia variable de 380 V y un mecanismo de alimentación CNC de precisión. Según las especificaciones del producto de Xianjin, la precisión del avance puede alcanzar ±0,07 mm. La alimentación controlada respalda el mecanizado estable y ayuda a los operadores a mantener condiciones de procesamiento consistentes.

El sistema de frecuencia variable también permite ajustar la velocidad de operación para adaptarla a los requisitos de mecanizado, lo que ayuda a equilibrar la productividad con la estabilidad del corte.

Corte y biselado integrados

Combinar el corte y la preparación del bisel en un solo flujo de trabajo puede reducir las transferencias de piezas de trabajo y la manipulación innecesaria. La máquina admite múltiples configuraciones de procesamiento, incluido el corte con biselado de una cara, biselado de doble cara y biselado compuesto, según la operación y las herramientas seleccionadas.

Para los equipos de producción, el principal beneficio es una ruta más ágil desde la tubería en bruto hasta un componente listo para soldar.

Sujeción hidráulica y alimentación automática

El posicionamiento seguro de la pieza de trabajo es fundamental para el mecanizado de precisión. El equipo de Xianjin incorpora sujeción hidráulica y funciones automáticas de alimentación y retracción para respaldar el procesamiento controlado. Dependiendo de la configuración, las funciones adicionales incluyen elevación automática, ajuste de herramientas láser y alimentación y descarga automáticas controladas de forma inalámbrica.

Herramientas modulares y comodidad para el operador

Las herramientas modulares de cambio rápido ayudan a adaptarse a diferentes requisitos de biselado. Un panel táctil inteligente con parámetros preestablecidos también simplifica el funcionamiento rutinario. Según el fabricante, los nuevos operadores pueden trabajar de forma independiente después de aproximadamente 30 minutos de capacitación, aunque las necesidades reales de capacitación dependen de la experiencia previa y de los procedimientos del sitio.

Juntas, estas características están destinadas a mejorar la repetibilidad, reducir la intervención manual y respaldar cronogramas de fabricación de tuberías exigentes.

4. Especificaciones técnicas y selección de modelo.

Al seleccionar una máquina cortadora de bisel de alta precisión, los compradores deben hacer coincidir el rango de mecanizado, el espesor de la pared de la tubería y la configuración de sujeción con sus requisitos de producción reales. Xianjin enumera varios modelos SME-II para diferentes diámetros de tubería.

Nota: Las especificaciones se basan en la información del modelo publicada por el fabricante. Confirme la configuración final, la compatibilidad de las tuberías y los límites de procesamiento con Xianjin antes de realizar el pedido.

Otros detalles de rendimiento publicados incluyen:

• Precisión de alimentación de hasta ±0,07 mm.
• Un tiempo de procesamiento informado de 3 a 5 minutos para tuberías DN300 en las condiciones indicadas por el fabricante.
• Una capacidad de procesamiento reportada de aproximadamente 20 piezas por hora.
• Se informó una rugosidad de la superficie mecanizada de Ra 12,5 μm.
• Compatibilidad con acero inoxidable 304/316 y acero aleado, sujeto a las condiciones de funcionamiento especificadas.

La producción real depende del material de la tubería, el espesor de la pared, la geometría del bisel, las herramientas, los procedimientos del operador y las condiciones de producción. Los compradores deben solicitar una evaluación del procesamiento de muestras cuando un proyecto requiera una tolerancia o acabado específico.

5. ¿Cómo ayuda el diseño integrado montado sobre patines?

La instalación de equipos puede generar retrasos importantes cuando un proyecto requiere una alineación precisa, ajustes repetidos y una puesta en marcha especializada. Xianjin aborda este desafío con una estructura integrada montada sobre patines que combina los principales componentes de la máquina en una plataforma unificada.

El fabricante afirma que, en condiciones adecuadas, el montaje in situ se puede realizar en aproximadamente una hora. Este diseño tiene como objetivo reducir la complejidad de la instalación y acortar el tiempo entre la llegada del equipo y la preparación para la producción.

El diseño SME-II también utiliza una estructura suspendida de centro bajo y un sistema de estabilización deslizante de cuatro postes. El fabricante especifica una altura central de paso de tubería constante en todo el rango de tubería indicado de 30 a 630 mm, mientras que el modelo SME-762-II tiene un rango de mecanizado listado más amplio. Confirme el rango de altura central aplicable para el modelo exacto antes de planificar el manejo de materiales.

Para proyectos con ventanas de instalación limitadas, cambios frecuentes en el tamaño de las tuberías o logística de sitio exigente, estas consideraciones de diseño pueden ser tan importantes como la velocidad de corte.

6. ¿Qué industrias se benefician de este equipo?

El corte de tuberías de alta precisión y la preparación en bisel admiten una amplia gama de aplicaciones industriales. Xianjin identifica el procesamiento petroquímico, la producción de alimentos y bebidas, la biomedicina, la energía y la electricidad como sectores relevantes.

• Ingeniería petroquímica:Prepare los extremos de las tuberías para la fabricación e instalación en sistemas de tuberías de proceso.
• Energía y potencia:Apoye la preparación de tuberías para instalaciones donde la consistencia dimensional y los procedimientos documentados son importantes.
• Alimentos y bebidas:Tuberías de acero inoxidable compatibles con procesos utilizadas en sistemas de producción y servicios públicos.
• Instalaciones biofarmacéuticas:Respalde los flujos de trabajo de fabricación para tuberías de acero inoxidable, sujeto a los requisitos de validación y diseño higiénico aplicables.
• Construcción de tuberías industriales:Reduzca la manipulación repetida y mejore la consistencia de la preparación de los extremos de las tuberías en los sitios de fabricación.

Para aplicaciones de acero inoxidable, los compradores deben considerar la calidad del material, los requisitos de la superficie, el control de la contaminación y la idoneidad de las herramientas de corte y los dispositivos de enfriamiento. La máquina debe seleccionarse de acuerdo con el procedimiento de fabricación real y no únicamente con el nombre de la industria.

Dependiendo de la pieza de trabajo y el alcance del proyecto, otros equipos de la gama de Xianjin también pueden ser relevantes, incluidas sus soluciones de corte y biselado de tubos, máquinas para refrentar extremos de tubos y máquinas de corte y biselado CNC.

7. Cómo elegir la máquina cortadora en bisel adecuada

Elegir un equipo basándose únicamente en la velocidad anunciada o en la cifra de precisión puede provocar desajustes entre la máquina y la línea de producción. Un proceso de selección práctico comienza con la pieza de trabajo y finaliza con la verificación de la configuración operativa completa.

Definir los requisitos de la pieza de trabajo

• Registre los diámetros exteriores mínimo y máximo de la tubería.
• Identifique el rango completo de espesor de pared y los grados de materiales.
• Especifique los ángulos de bisel requeridos, los tipos de bisel y si se necesita preparación de una o dos caras.
• Confirme las tolerancias dimensionales y los criterios de aceptación del acabado superficial.

Evaluar la capacidad de producción

Calcule el rendimiento diario u horario utilizando tiempos de ciclo realistas, que incluyen carga, sujeción, mecanizado, descarga e inspección. Un ciclo de corte cotizado no necesariamente equivale al ciclo de producción total. Considere la frecuencia con la que se deben cambiar las herramientas y si la máquina funcionará como una unidad independiente o como parte de una línea automatizada.

Revisar la instalación y el soporte

Verifique el espacio disponible, el suministro de energía, el equipo de elevación, las disposiciones para el manejo de materiales y los requisitos de refrigeración. Pregunte al fabricante sobre la puesta en servicio, capacitación del operador, repuestos, cobertura de garantía y soporte técnico para el destino previsto.

Verifique la configuración antes de comprar

Antes de emitir una orden de compra, solicite confirmación por escrito del modelo seleccionado, rango de mecanizado, herramientas, disposición de sujeción, accesorios incluidos, cronograma de entrega y criterios de aceptación. Para aplicaciones críticas, organice una demostración o prueba de muestra utilizando material de tubería representativo.

Estas comprobaciones ayudan a los compradores a comparar equipos según necesidades de producción mensurables en lugar de confiar en afirmaciones generales sobre precisión o eficiencia.

8. Preguntas frecuentes

P1: ¿Cuál es el objetivo principal de una máquina cortadora en bisel de alta precisión?

Su objetivo principal es cortar tramos de tubería y preparar sus extremos para soldar con dimensiones y geometría de bisel controladas. La combinación de estas operaciones puede reducir los pasos de mecanizado separados, el manejo de la pieza de trabajo y el acabado manual cuando se logran los resultados requeridos.

P2: ¿Cuál es la precisión de avance de la máquina SME-II de Xianjin?

Según la información del producto publicada por Xianjin, el mecanismo de avance CNC de precisión logra una precisión de avance de hasta ±0,07 mm. Esta cifra se refiere a la precisión de alimentación y no debe interpretarse automáticamente como la tolerancia dimensional total de cada pieza de trabajo terminada.

P3: ¿Qué tamaños de tubería puede procesar la serie SME-II?

La gama de modelos publicados se extiende desde 30–168 mm para el SME-168-II hasta 457–762 mm para el SME-762-II. El modelo apropiado depende del rango de diámetro requerido, el espesor de la pared y la configuración de sujeción. Confirme todos los límites operativos con el fabricante antes de la compra.

P4: ¿Puede la máquina procesar acero inoxidable?

Sí. Xianjin identifica el acero inoxidable 304/316 y el acero aleado entre los materiales compatibles. La idoneidad real depende de las especificaciones del material, el espesor de la pared, las herramientas de corte, las disposiciones de enfriamiento y la calidad requerida del borde terminado.

P5: ¿Qué tan rápido se puede instalar el equipo en el sitio?

Xianjin afirma que el diseño integrado montado sobre patines puede soportar el montaje en el sitio en aproximadamente una hora en condiciones adecuadas. La preparación del sitio, las conexiones externas, los controles de seguridad y los requisitos de puesta en servicio específicos del proyecto pueden afectar el tiempo necesario antes de que comience la producción.

P6: ¿Qué deben confirmar los compradores antes de realizar el pedido?

Confirme los rangos de diámetro de la tubería y espesor de pared, geometría del bisel, grados de materiales, tolerancias requeridas, capacidad de producción, herramientas incluidas, condiciones de instalación, términos de entrega, garantía y soporte posventa. Una confirmación técnica por escrito ayuda a garantizar que la configuración seleccionada cumpla con la aplicación prevista.

9. Conclusión

Una máquina de corte en bisel de alta precisión puede ayudar a los fabricantes industriales a mejorar la preparación de los extremos de las tuberías, mantener condiciones de mecanizado consistentes y reducir la manipulación innecesaria entre la preparación de corte y soldadura. Para los compradores, las consideraciones más importantes son la compatibilidad de la pieza de trabajo, la precisión verificada, el rendimiento realista, los requisitos de instalación y el soporte técnico a largo plazo.

Xianjin Pipeline combina la experiencia en el procesamiento de tuberías con su diseño montado sobre patines integrado SME-II, alimentación CNC de precisión, sujeción hidráulica y múltiples configuraciones de mecanizado. Su gama de equipos de procesamiento de tuberías ofrece opciones para diferentes rangos de diámetro y requisitos industriales.

Si está evaluando una máquina cortadora en bisel de alta precisión para un próximo proyecto de tubería,contáctanospara analizar las dimensiones de sus tuberías, grados de materiales, especificaciones de bisel, objetivos de producción y condiciones de instalación. Xianjin puede ayudarle a identificar un modelo adecuado, confirmar detalles técnicos y explorar opciones de personalización y soporte posventa para su aplicación.
