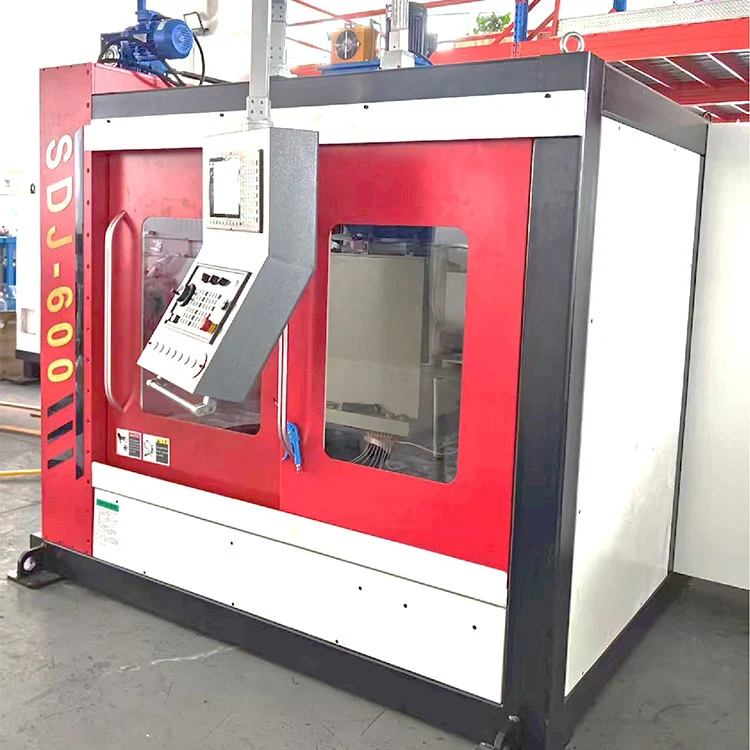

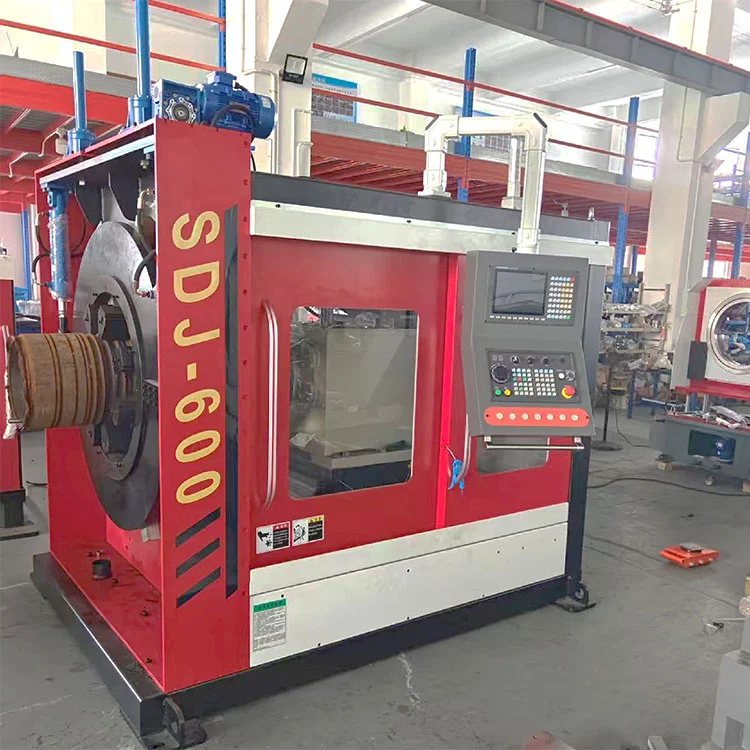

Máquina biseladora de cara final CNC

Xianjin Pipeline, un proveedor profesional de equipos de procesamiento de tuberías de China, desarrolló esta máquina biseladora CNC de extremos a través de años de investigación de mercado. Con un motor de frecuencia variable de 380 V y un panel de control fácil de usar, ofrece un corte de alta eficiencia con resultados sin rebabas ni distorsiones. El corte y el biselado se pueden terminar en una sola operación. Es ampliamente utilizado para el procesamiento de tuberías en las industrias petrolera, petroquímica, farmacéutica, metalúrgica, de tratamiento de agua, construcción naval, energía y otras industrias.

Enviar Consulta

Descripción del Producto

La máquina biseladora CNC de extremos es una unidad de procesamiento de tubos de precisión y alta velocidad. Cuenta con nuestro sistema de sujeción rotativa de leva desarrollado internamente y un innovador proceso de corte rotativo, junto con un sistema de control fácil de usar. Superior a los equipos alternativos, este modelo destaca por su alta eficiencia, conservación de energía, respeto al medio ambiente y facilidad de operación. Es particularmente ideal para materiales difíciles de mecanizar comoacero inoxidable y acero de alta resistencia.

Características del producto

1. Procesamiento integrado con cortes de alta calidad

La máquina cortadora y biseladora todo en uno adopta corte en frío rotativo. Los cortes están libres de rebabas y distorsiones con extremos perfectamente perpendiculares listos para soldadura directa. Se pueden lograr diferentes ángulos de bisel cambiando los cortadores para lograr una alta eficiencia de procesamiento.

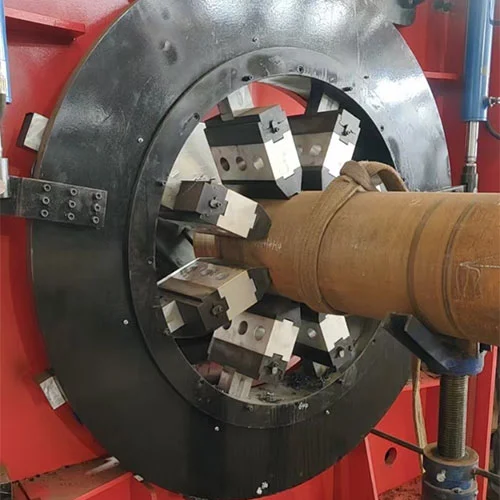

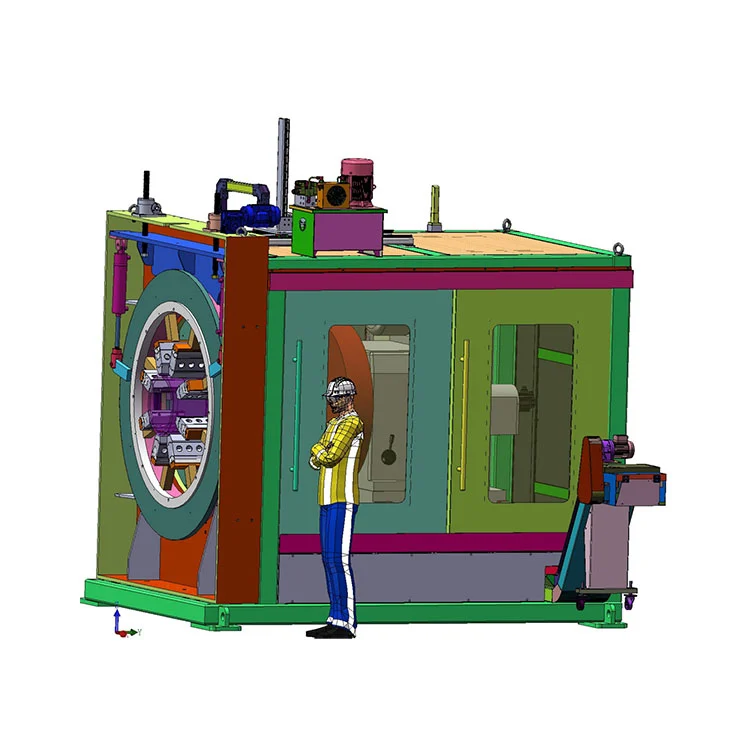

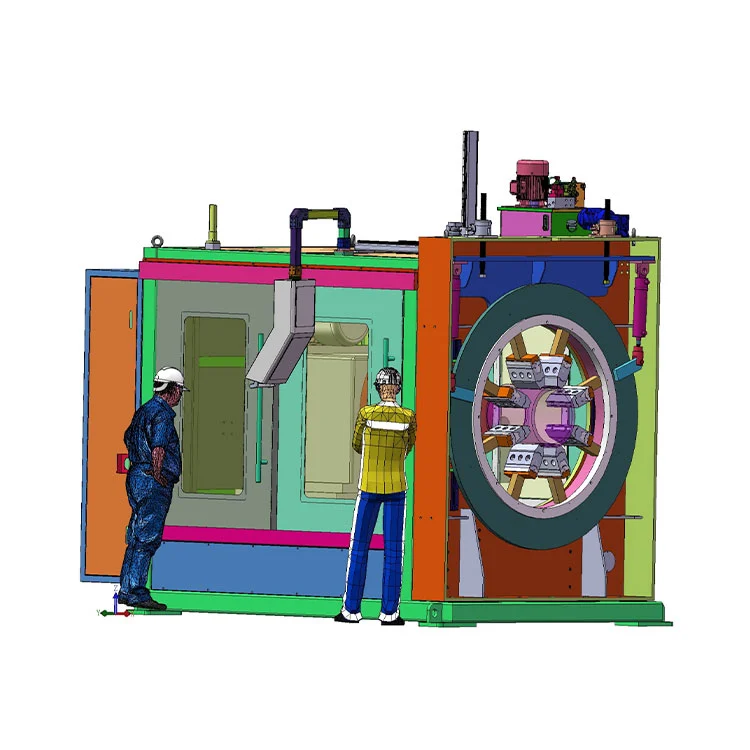

2. Sujeción estable para múltiples tamaños de tuberías

El sistema de sujeción rotativa de leva de desarrollo propio evita la deformación de la tubería mediante una sujeción circunferencial multipunto. La unidad principal elevable permite un ajuste flexible de la altura central para adaptarse a varios diámetros de tubería.

3. Amplia compatibilidad de materiales y amplia aplicación

Trabaja paraacero al carbono, acero inoxidable y acero aleado, especialmente adecuado para materiales difíciles de mecanizar, como acero inoxidable y acero de alta resistencia. Realiza corte y biselado de extremos y mitades de tubos para industrias petroleras, farmacéuticas, de construcción naval, eléctricas y otras.

4. Fácil operación, ahorro de energía y mano de obra

La máquina biseladora CNC de extremos está equipada con un motor de frecuencia variable y un panel de control fácil de usar para una operación sencilla. Reduce la intensidad y los costos laborales, cumpliendo con los conceptos de bajas emisiones de carbono y protección del medio ambiente.

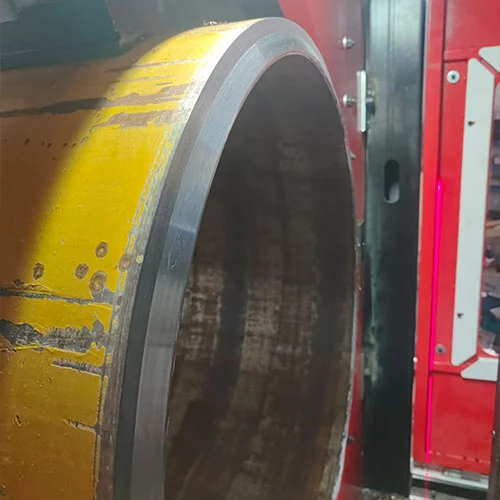

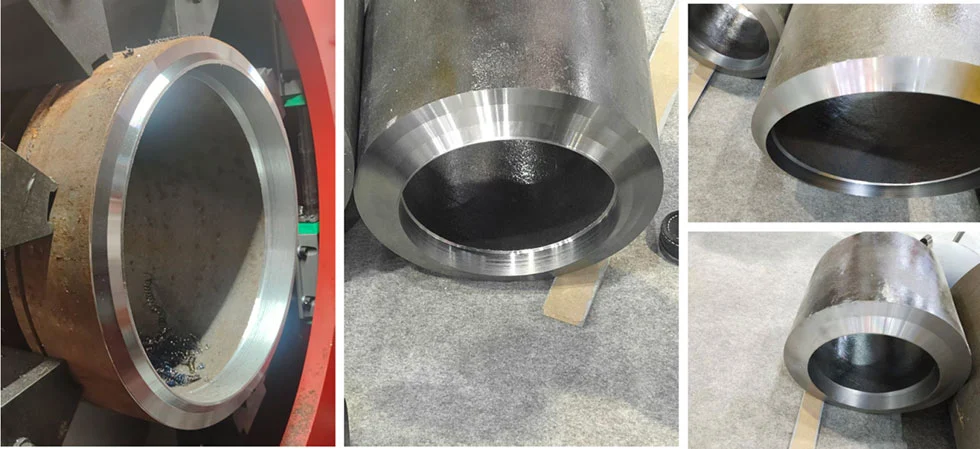

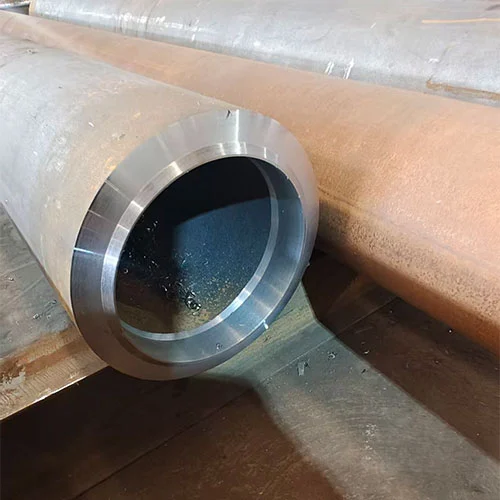

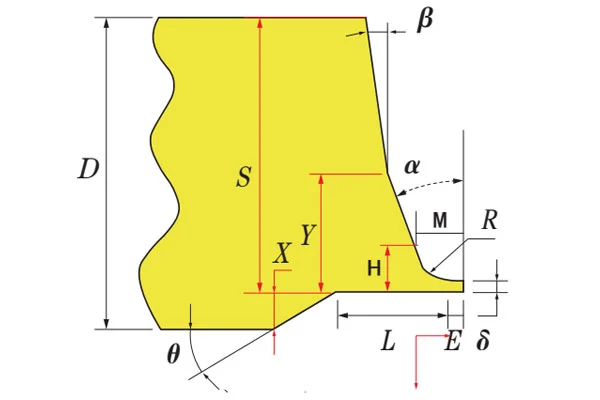

Efecto de biselado de tubería

CNC end face beveling machine

Modo de procesamiento de la máquina biseladora

CNC end face beveling machine

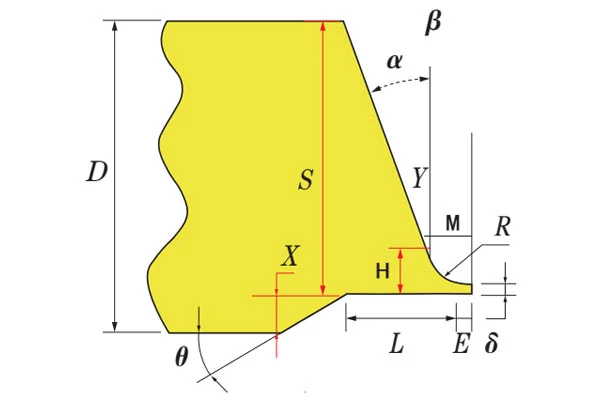

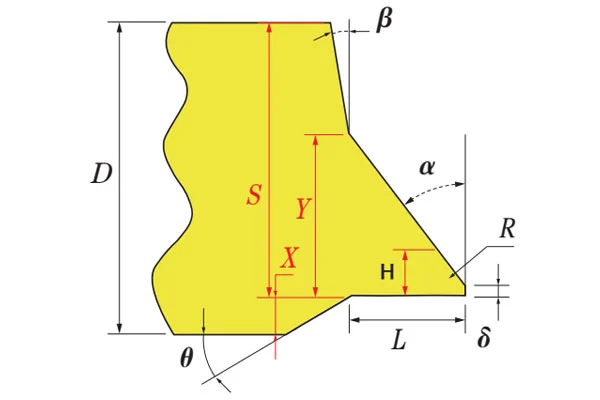

Bisel tipo UV

CNC end face beveling machine

Bisel tipo U

CNC end face beveling machine

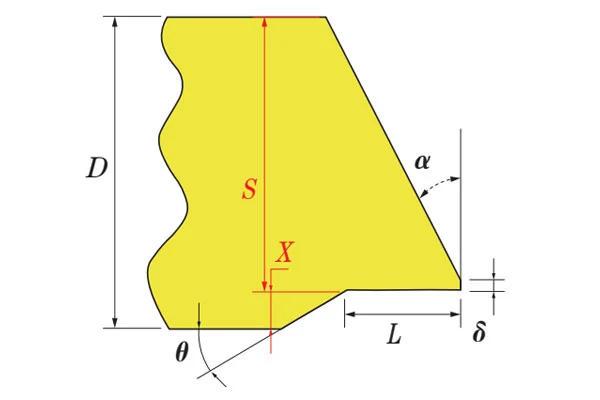

Bisel tipo V

CNC end face beveling machine

Bisel de doble V

Se pueden personalizar otros tipos de bisel a pedido.

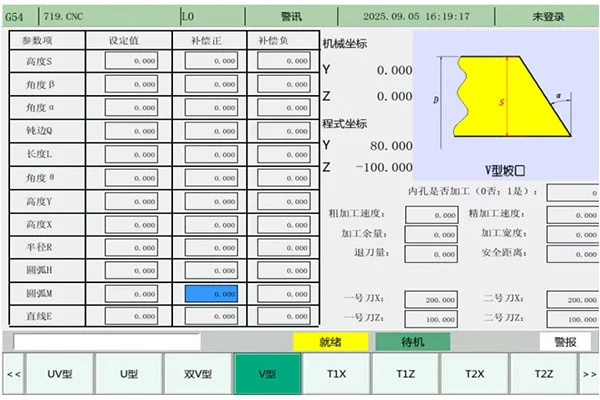

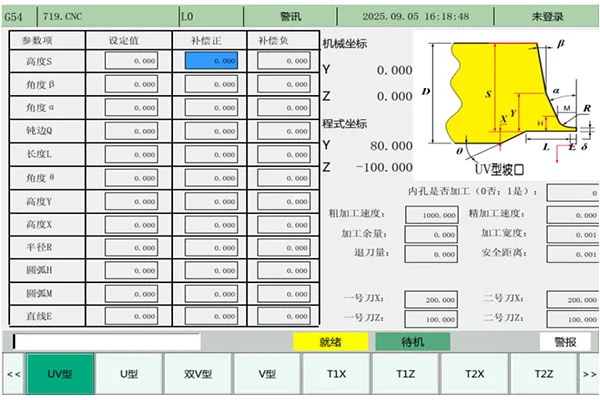

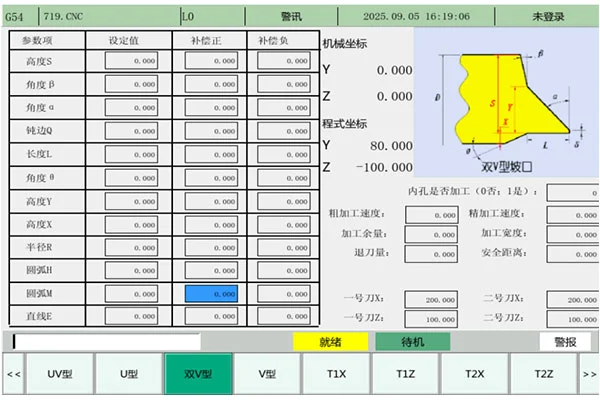

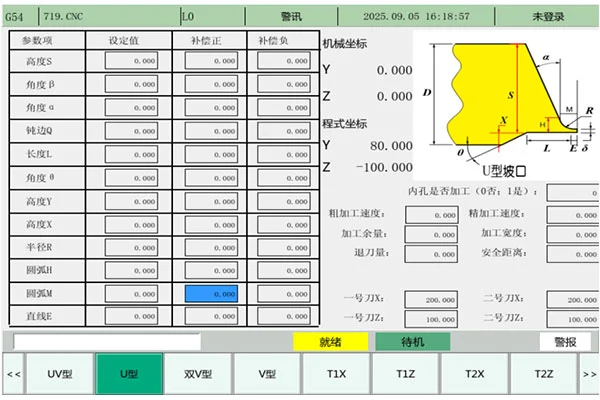

Interfaz de operación de control de la máquina biseladora

CNC end face beveling machine

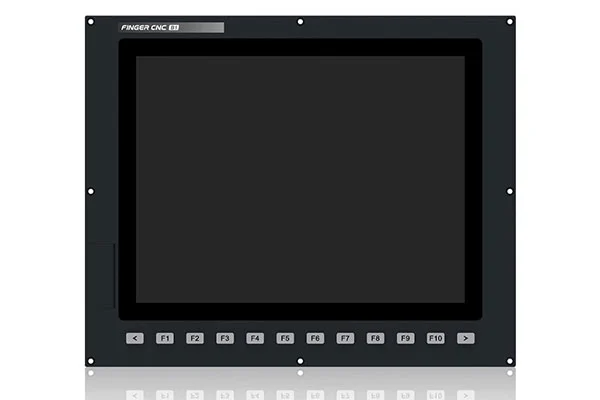

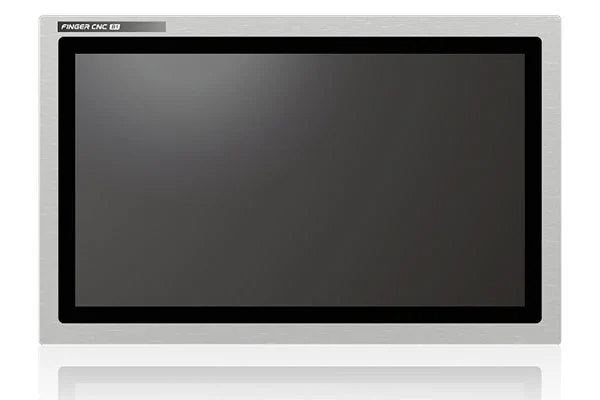

Sistema de control de la máquina biseladora

CNC end face beveling machine

Introducción del producto
1. La máquina biseladora CNC de extremos equipada con pantalla LCD de alta definición
2. Configure los parámetros para recopilar datos variables, guardados en la memoria del sistema o en la tarjeta SD. Los datos también se pueden almacenar, analizar y verificar a través de Ethernet o USB.
3. Control de bus EtherCAT/MIII para un rendimiento superior en tiempo real y un mantenimiento sencillo.
4. Habilitado para IoT para acceso a datos de procesamiento en tiempo real y administración conveniente.
5. Módulos de software de aplicación ampliables; agregue los módulos de complementos necesarios según las necesidades del cliente.
6. 2 GB de RAM + 8 GB de almacenamiento para una excelente velocidad de ejecución.
7. Construido en torno a alta precisión, alta eficiencia y gran flexibilidad, el producto ofrece un rendimiento excepcional para diversas aplicaciones.

CNC end face beveling machine

Introducción del producto
1. Interfaz de entrada: Recibe señales del teclado, sensores y programas NC. Admite USB, puerto serie y Ethernet para conexión de múltiples dispositivos y transmisión de datos.
2. Interfaz de salida: envía señales de control a motores, válvulas solenoides e indicadores para controlar el movimiento y el estado de la máquina. El formato de la señal coincide con los actuadores para una ejecución confiable.
3. Unidad de visualización: LCD/pantalla táctil para HMI, programas NC, parámetros, estado de la máquina y visualización de alarmas para una fácil operación y monitoreo.
4. Comunicación: Se conecta a la computadora host para monitoreo remoto, transferencia de programas y actualización del sistema; admite redes cableadas de múltiples dispositivos para colaboración y administración centralizada.
5. La CPU multinúcleo avanzada y la plataforma de supercomputación ofrecen un funcionamiento ultra fluido.
6. El almacenamiento de 2 GB garantiza una ejecución estable del programa para diversas tareas.
7. Diseño altamente antiinterferente, pasó la prueba EFT de 4,5 KV y la certificación CE.

Parámetros técnicos

Parámetros técnicos de la máquina biseladora de cara final CNC

Modelo	SDJ-400	SDJ-600	SDJ-800	SDJ-1200	SDJ-1500
Rango de mecanizado	Φ30-Φ457	Φ80-Φ630	Φ200-Φ830	Φ300-Φ1200	Φ500-Φ1500
Espesor de pared mecanizable	3-100 mm	3-120 mm	3-150 mm	3-200 mm	3-200 mm
Tipos de bisel	Tipos V, Doble V, U, UV, I, etc. (otras formas de bisel son opcionales)
Método de sujeción	Sujeción hidráulica de múltiples mordazas (agarre sincrónico de 8 mordazas)
Sistema de control	Yida, Taiwán (otros sistemas de control son opcionales)
Materiales adecuados para la pieza de trabajo	Acero al carbono, acero aleado, acero inoxidable, acero de baja temperatura, etc.
Potencia del motor principal	4kW	7,5 KW	7,5 KW	18,5 KW	4kW
Velocidad de alimentación	Servocontrolado (ajustable)
Potencia del servomotor del eje X	2,3 KW
Potencia del servomotor del eje Y	2,3 KW
Clase de protección de la unidad principal	Protección integrada del marco
Tipo de eliminación de viruta	Sistema de eliminación de virutas del plato de cadena trasero (estándar)
Potencia del motor hidráulico	2.2 / 5 (opcional)
Método de bloqueo del eje arriba/abajo/izquierda/derecha	Manual / Automático (opcional)
Tamaño de pantalla	15 pulgadas, 19 pulgadas (opcional)
Iluminación de la unidad principal	Disponible (iluminación ROJA)
Precisión de reposicionamiento del eje X	±0,1
Precisión de reposicionamiento del eje Y	±0,1
Modo de transmisión del motor principal	Correa trapezoidal de alta resistencia
Profundidad de perforación	≤150 mm (portaherramientas estándar: 100)
Velocidad del husillo y del cabezal cortador	20‑200 rpm (regulación de velocidad continua, control de velocidad de frecuencia variable del husillo)
Tipo de herramienta	Plaquitas NC estándar
Tipo de portaherramientas	Herramienta de torneado de doble cabezal (una herramienta para biselado externo e interno)
Tipo de unidad principal	Estructura de hierro fundido integrada
Dimensiones generales
Peso del equipo

¿Por qué elegirnos?

Oleoducto Xianjin	contra	Competidores nacionales
Sujeción multimordaza autocentrante, alta precisión	Modo de sujeción	Sujeción tipo V: mala precisión de posicionamiento repetido, deformación de la sujeción de tuberías de pared delgada
Alimentación/retracción del cortador servoaccionado trasero; Eficiencia 12 veces mayor que sus homólogos nacionales, rendimiento estable	Mecanismo de alimentación	Motor frontal: retracción lenta, baja eficiencia; Alto índice de fallas del anillo colector trasero
Mecanismo de alimentación del poste de herramientas con riel duro, precisión±0,1 mm	Mecanismo de alimentación	Algunas marcas: construcción de riel lineal, precisión de 0,5 a 2 mm
Gabinete de seguridad completo para la máquina	Guardia de seguridad	Protección frontal parcial: virutas metálicas voladoras
Cambio de marchas + control de velocidad VFD del husillo, salida de alto par	Alojamiento del husillo	Solo VFD del husillo: par insuficiente en el mecanizado a baja velocidad
2,3kWMotor de alimentación de alta potencia, doble eficiencia de procesamiento en comparación con sus homólogos nacionales.	Mecanismo de alimentación	Motor delantero de baja potencia, velocidad de ralentí baja
Engranajes rectificados dentro de la caja de engranajes	Alojamiento del husillo	Engranajes tallados en algunas unidades: alto nivel de ruido
Cuerpo principal fundido de una sola pieza, rieles duros de serie completa, rigidez superior	Cuerpo principal	Rieles lineales adoptados por algunos fabricantes.

En resumen, esta máquina biseladora CNC de extremos ofrece una eficiencia general 12 veces mayor y una precisión de mecanizado entre 5 y 10 veces mayor en comparación con sus contrapartes. Su capacidad de espesor de pared de sujeción se adapta de manera óptima para el mecanizado de tubos.

Solución

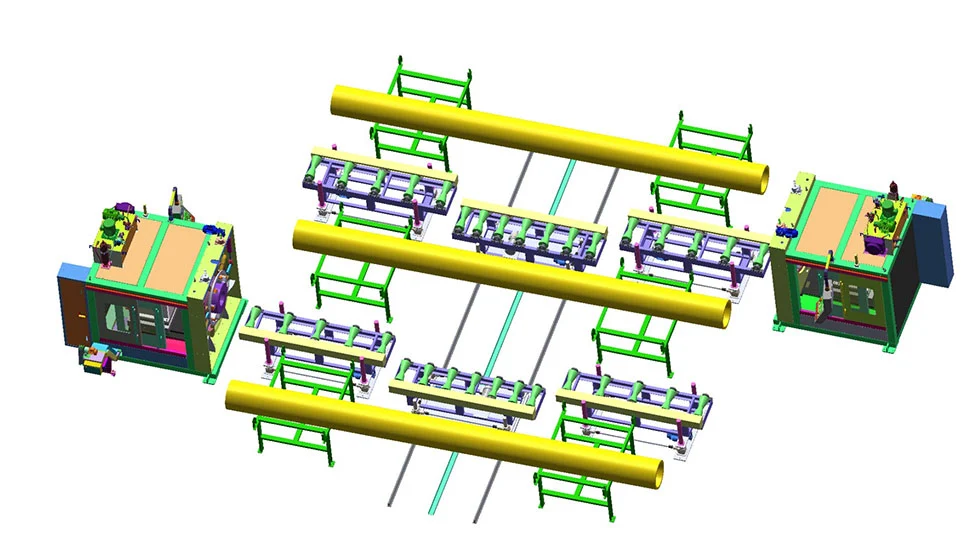

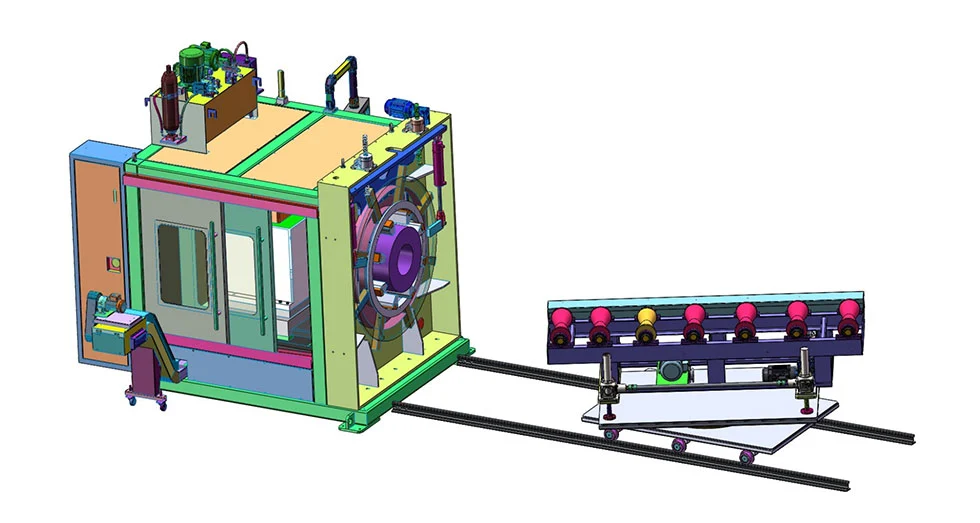

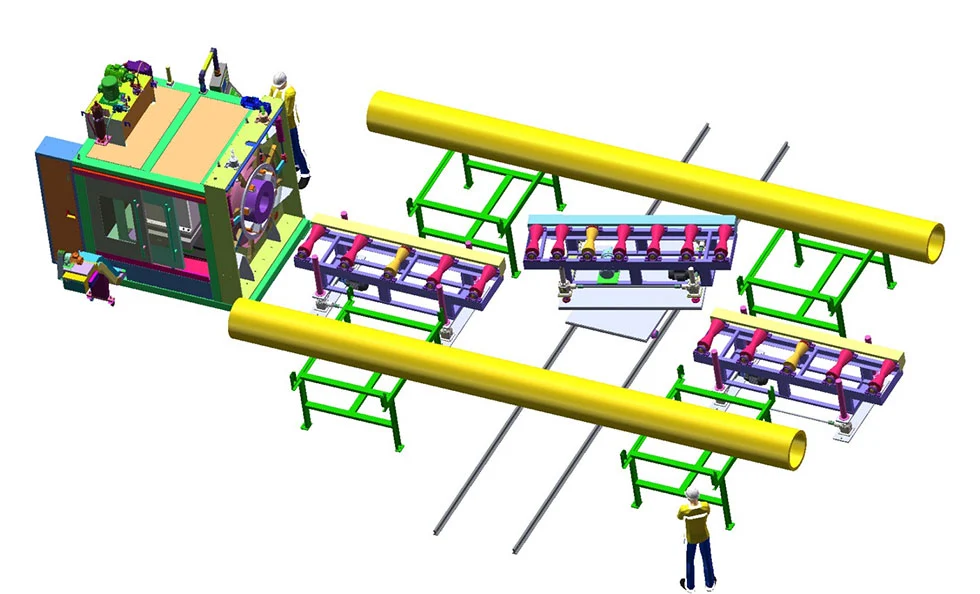

1. Esquema de selección de diseño general 1 para la máquina biseladora de extremo CNC

CNC end face beveling machine

● Material del rodillo: Acero al carbono con revestimiento de poliuretano de alta resistencia, rodillos tipo V
● Longitud de línea:6‑12m(longitud personalizable)
● Modo de transporte: Transporte eléctrico
● Velocidad de transporte:2‑20 m/min
● Regulación de velocidad: control de velocidad continuo de frecuencia variable
● Sistema de control: control remoto inalámbrico
● Sistema de elevación: 4-6 elevadores eléctricos sincronizados. Ajuste eléctrico de la elevación del centro de la tubería para adaptarse al proceso de biselado de tuberías de diferentes diámetros.
● Carro de desplazamiento transversal: movimiento transversal que permite agilizar la producción en coordinación con los bastidores de materiales.

2. Esquema de selección de diseño general 2 para la máquina biseladora de extremo CNC

CNC end face beveling machine

● Material del rodillo: Acero al carbono con revestimiento de poliuretano de alta resistencia, rodillos tipo V
● Longitud de línea:6‑12m(longitud personalizable)
● Modo de transporte: Transporte eléctrico
● Velocidad de transporte:2‑20 m/min
● Regulación de velocidad: control de velocidad continuo de frecuencia variable
● Sistema de control: control remoto inalámbrico
● Sistema de elevación: 4-6 elevadores eléctricos sincronizados, que permiten el ajuste eléctrico de la elevación central de la tubería para el procesamiento de biselado de tuberías con diferentes diámetros.
● Torneado automático: capaz de cumplir con los requisitos de biselado para ambos extremos de las tuberías.

3. Esquema de selección de diseño general 3 para la máquina biseladora de extremo CNC

CNC end face beveling machine

Material del rodillo dian: acero al carbono con revestimiento superficial de poliuretano de alta resistencia, rodillo con ranura en V
● Longitud de línea:3 metros(longitud personalizable), excluyendo el riel inferior
● Modo de transporte: Transporte eléctrico
● Velocidad de transporte:2‑20 m/min
● Regulación de velocidad: control de velocidad de conversión de frecuencia continua
● Sistema de control: control remoto inalámbrico
● Sistema de elevación: 4-6 elevadores eléctricos sincronizados. Ajuste eléctrico de la elevación del centro de la tubería para adaptarse al proceso de biselado de tuberías de diferentes diámetros.
● Giro automático de tuberías: admite el biselado en ambos extremos de la tubería.

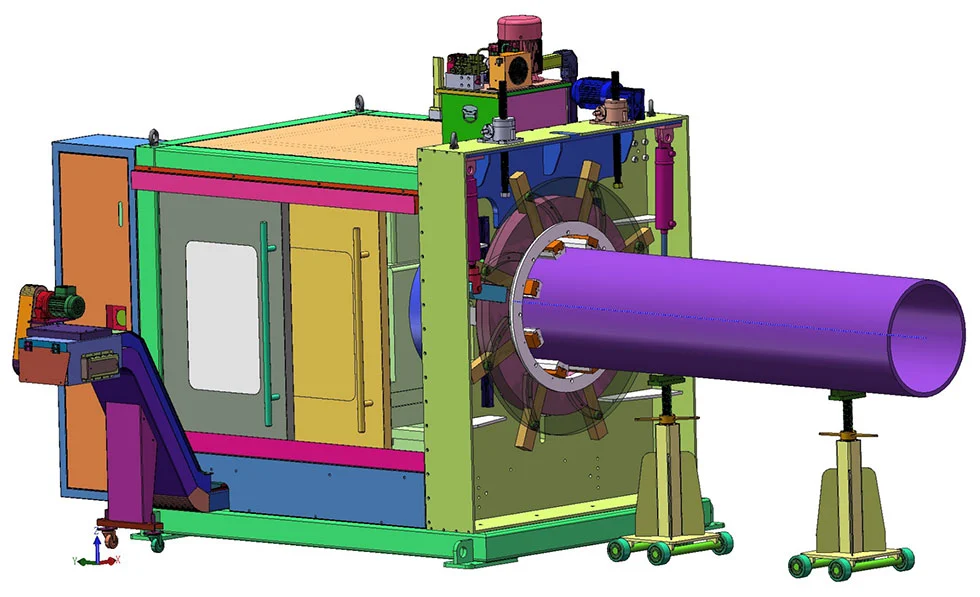

4. Esquema de selección de diseño general 4 para la máquina biseladora de extremos CNC

CNC end face beveling machine

● Ajuste manualmente la altura del soporte para alinearla con el centro de la máquina principal.
● Mueva manualmente la posición del tubo de acero de soporte hacia adelante y hacia atrás.

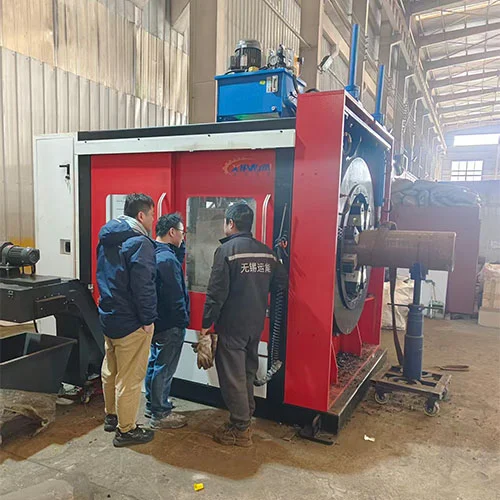

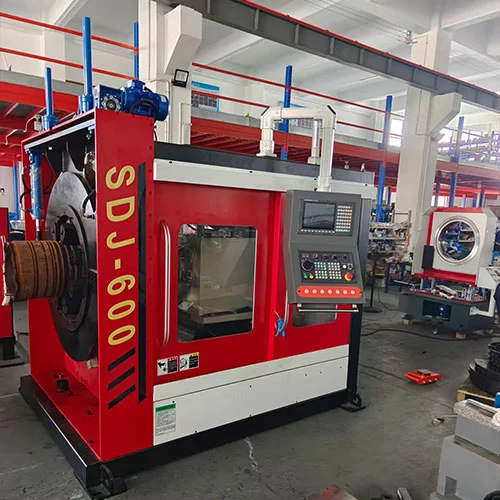

Casos de aplicación de campo

CNC end face beveling machine

Preguntas frecuentes

P1: ¿Cuáles son las configuraciones principales de la máquina biseladora?

R: La máquina biseladora CNC de extremos cuenta con nuestro sistema de sujeción rotativa de leva desarrollado internamente, una innovadora tecnología de corte rotativo,motor variador de frecuencia de 380 VPanel de control fácil de usar y mecanismo de alimentación estable. La unidad principal elevable ajusta la altura central para varios diámetros de tubería.

P2: ¿A qué materiales e industrias es aplicable la máquina?

R: Procesa acero al carbono, acero inoxidable y acero aleado, especialmente acero de alta resistencia difícil de mecanizar. Ampliamente utilizado en petróleo, petroquímica, cerveza y lácteos, farmacéutica, metalurgia, tratamiento de agua, construcción naval y generación de energía.

P3: ¿Qué tal su rendimiento de procesamiento y calidad de corte?

R: Alta capacidad de corte y eficiencia. Realiza cortes y biselados en un solo paso con cortes sin rebabas ni distorsiones. Al adoptar un corte en frío giratorio, las hojas cortan alrededor de la circunferencia exterior de la tubería para obtener caras de extremo 100% perpendiculares.

P4: ¿Cuál es su rango de procesamiento y capacidad de espesor de pared?

R: Diámetro de la tubería:Φ30‑Φ1500; espesor de pared:3‑200 mm. Su amplio rango de trabajo cumple con los requisitos de corte y biselado de tuberías para diversas industrias.

Etiquetas calientes: Máquina biseladora de cara final CNC, China, fabricante, proveedor, fábrica
