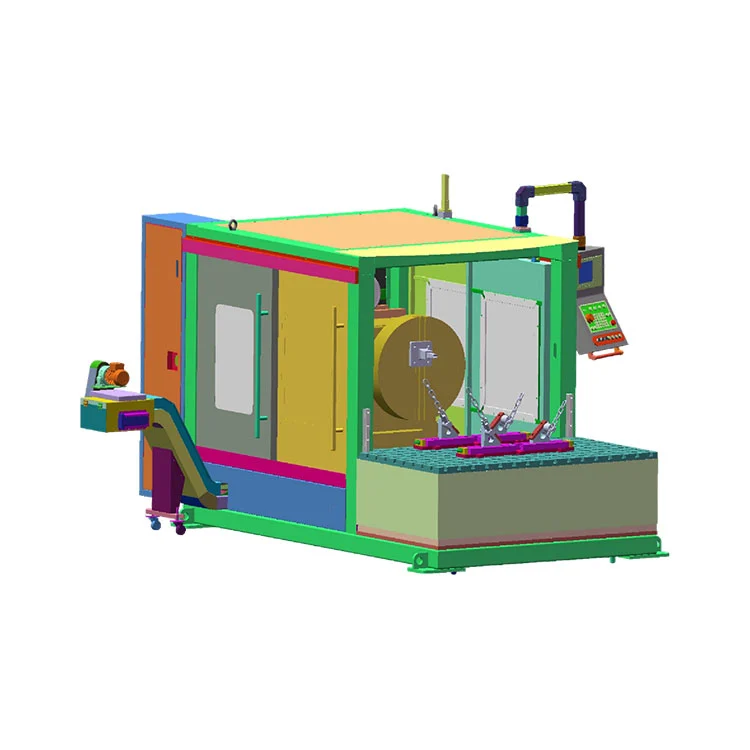

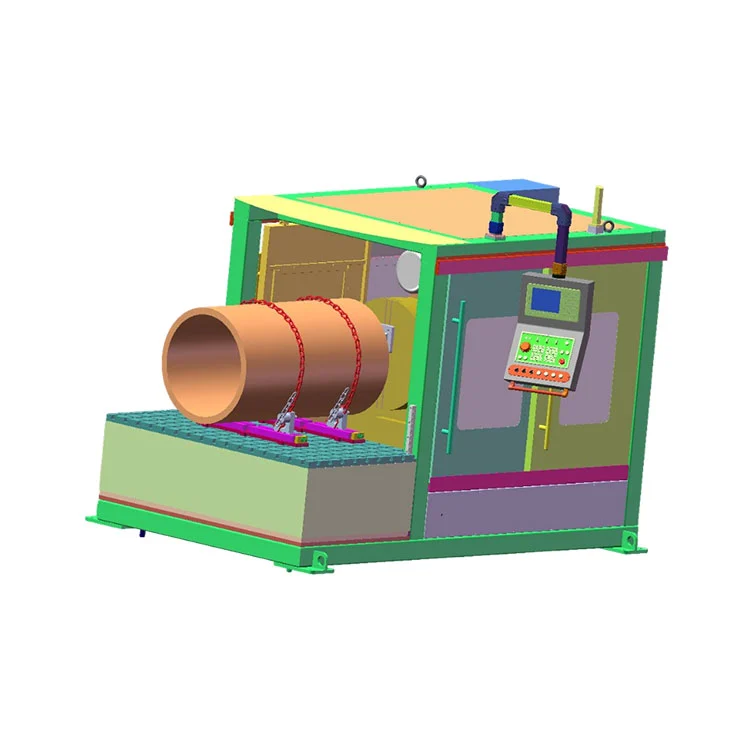

Máquina biseladora de codo CNC

La máquina biseladora de codo CNC es una actualización inteligente de alta gama de las biseladoras tipo plataforma. Diseñado específicamente para el mecanizado de tubos de formas especiales de alta precisión, cuenta con cuatro ventajas principales: control preciso, inteligencia de alta eficiencia, amplia compatibilidad y seguridad sólida. Con una precisión de ±0,1°/0,1 mm, realiza una sujeción segura y un procesamiento sin deformación para codos de Φ50 1500 mm (R=1,5 Dr) y 10 piezas de trabajo de pared delgada/gruesa de 10 150 mm.

Ventaja del producto

1. Precisión y controlabilidad

La máquina biseladora de codo CNC cuenta con un sistema CNC y servoaccionamientos de alta precisión, que brindan una precisión de mecanizado de ±0,1°/0,1 mm. El control total de parámetros digitales elimina los errores inducidos por el hombre y garantiza una precisión uniforme en la producción por lotes. Produce perfiles biselados de primera calidad que cumplen directamente con los requisitos de soldadura de alto grado, sin rectificado secundario y sin retrabajo.

2. Alta eficiencia e inteligencia

Los programas de macro CNC dedicados integrados permiten la recuperación de parámetros con un solo clic y una rápida transición de bisel con trayectorias de herramienta de desviación cero. No se necesita programación ni depuración repetidas. Su funcionamiento fácil de usar aumenta el rendimiento y el rendimiento de tubos con formas especiales, acorta los plazos de entrega y se adapta a la producción de gran volumen.

3. Amplia compatibilidad

Admite biseles tipo V, doble V, U, UV e I, cubriendo el mecanizado de orificio interior, bisel externo, superficie plana y orificio interior cónico. Rango de mecanizado: diámetro de tubería Φ50 1500 mm (R=1,5Dr), espesor de pared 10 150 mm. Funciona con acero al carbono, acero aleado, acero inoxidable, acero de baja temperatura y más para una aplicación versátil en todas las condiciones de trabajo.

4. Seguridad y confiabilidad

El marco monobloque de hierro fundido de alta resistencia ofrece una rigidez robusta y una excelente resistencia a los golpes. La sujeción de cadena estándar y la base en V autoajustable garantizan un corte de alta resistencia sin vibraciones ni deformaciones. La protección completa del marco y el sistema de eliminación de escoria de la cadena de la placa trasera respaldan una producción en masa de cargas pesadas segura y estable a largo plazo.

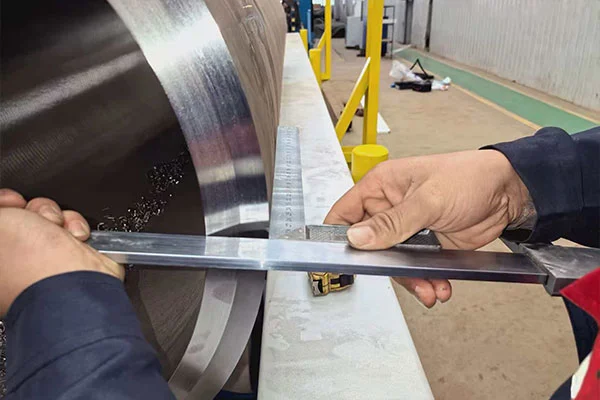

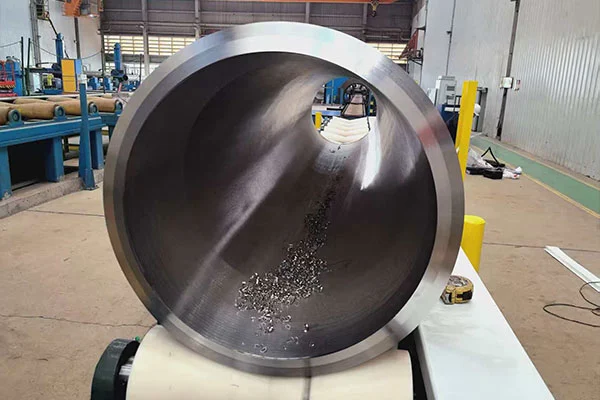

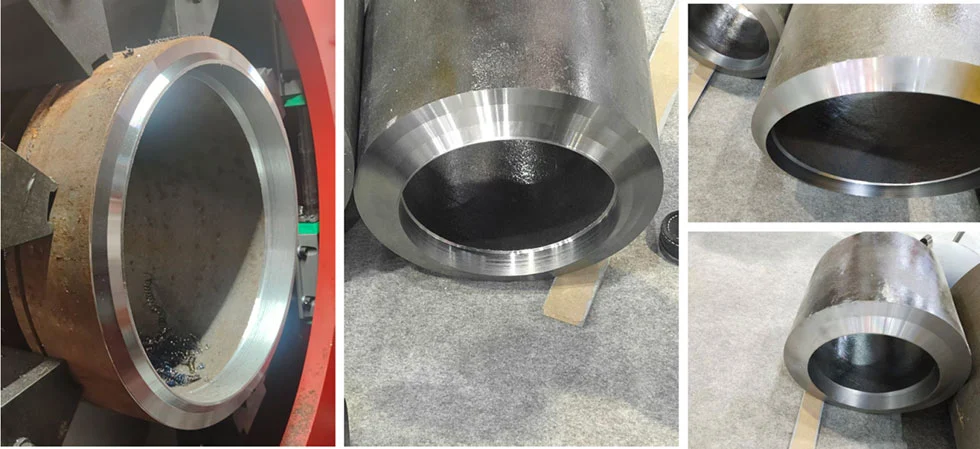

Efecto de biselado de tubería

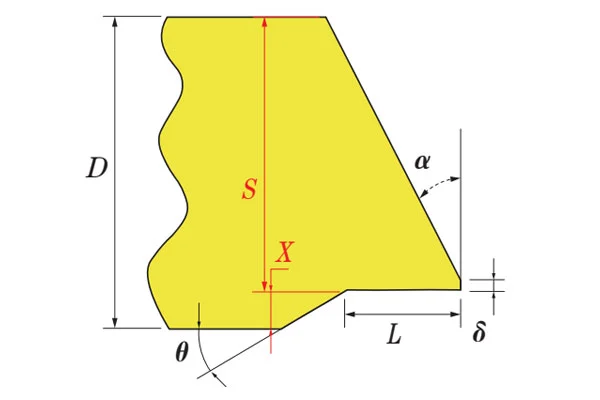

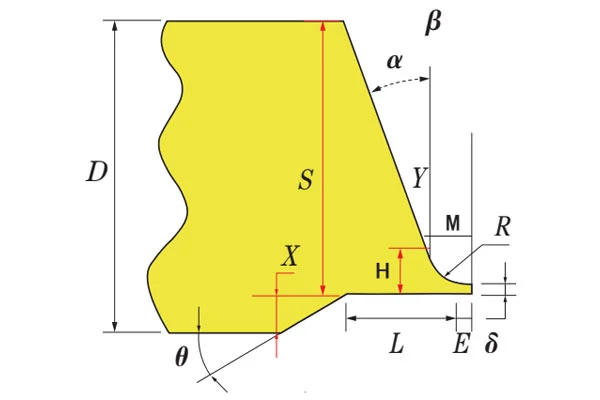

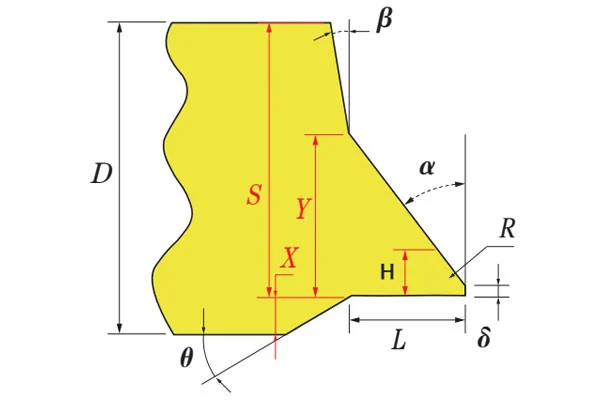

Modo de procesamiento de la máquina biseladora

Se pueden personalizar otros tipos de bisel a pedido.

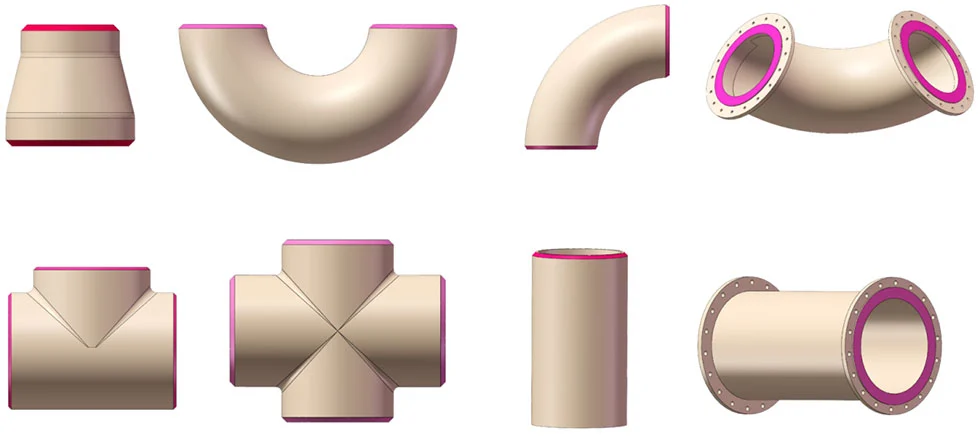

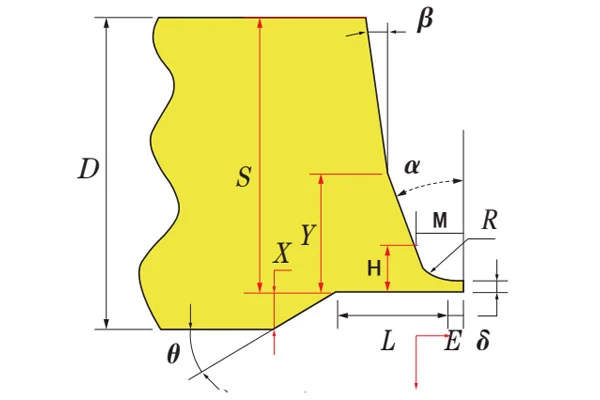

Diagrama esquemático de piezas de trabajo típicas

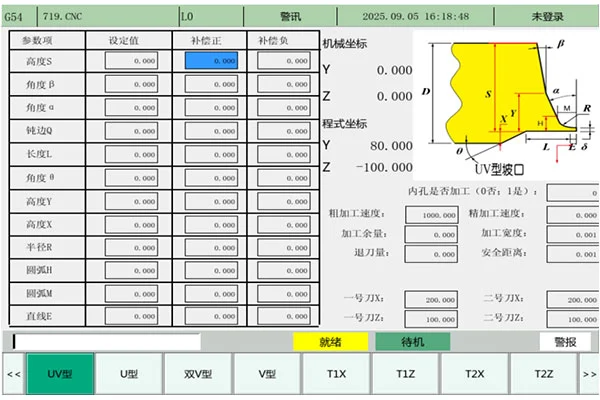

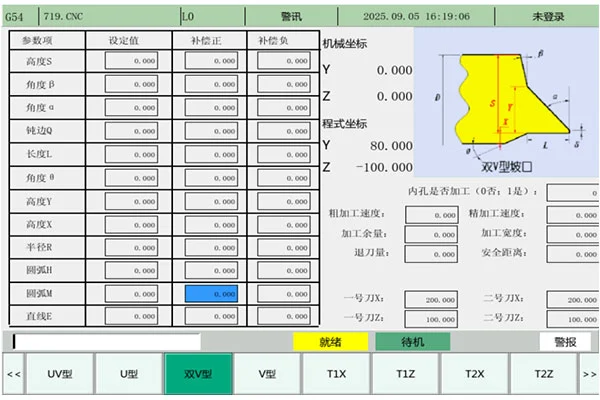

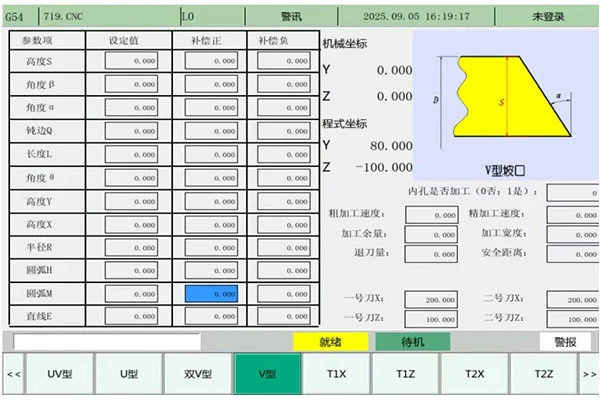

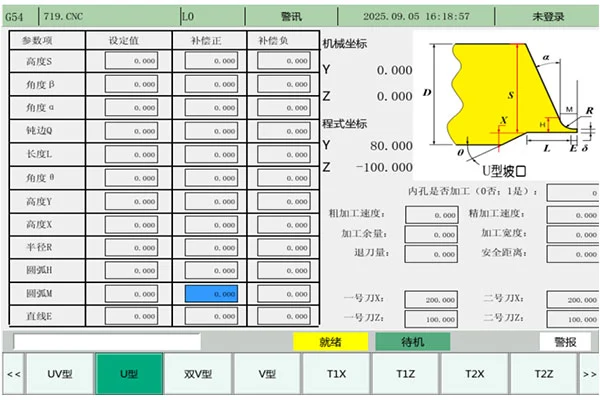

Interfaz de operación de control de la máquina biseladora

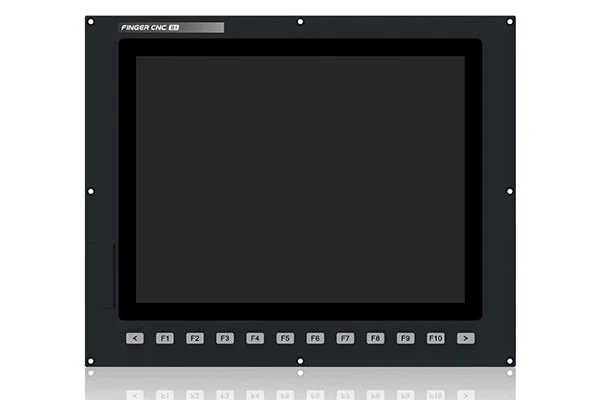

Sistema de control de la máquina biseladora

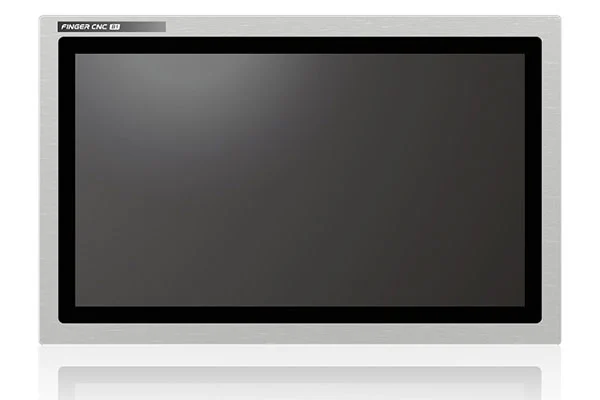

pantalla táctil de 15 pulgadas

pantalla táctil de 19 pulgadas

¿Por qué elegirnos?

En resumen, la eficiencia general de la máquina biseladora de codo CNC es 1,2 veces mayor que la de competidores comparables, y su precisión de procesamiento es 5,10 veces superior.

Parámetros técnicos

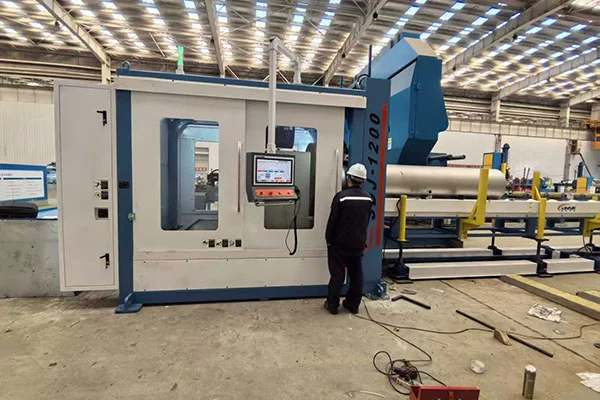

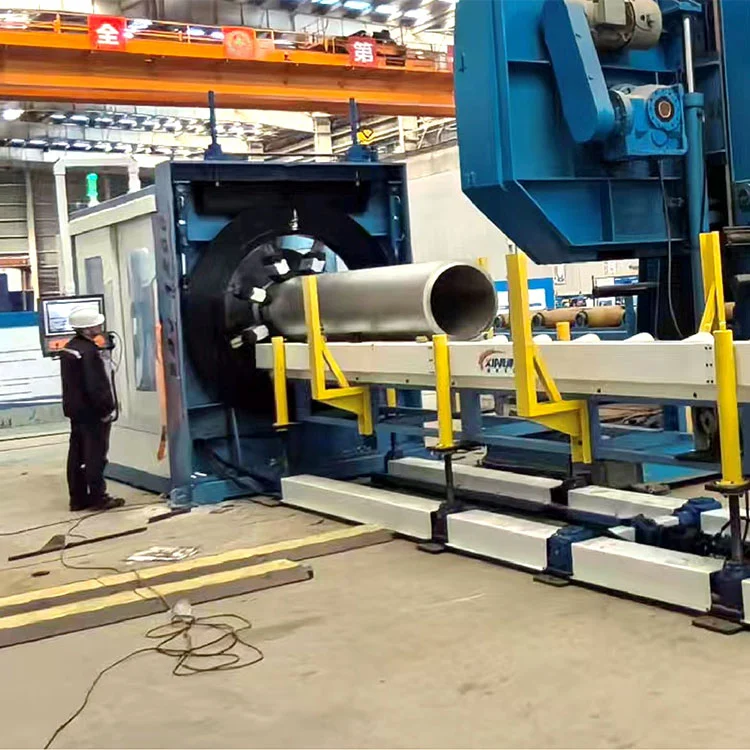

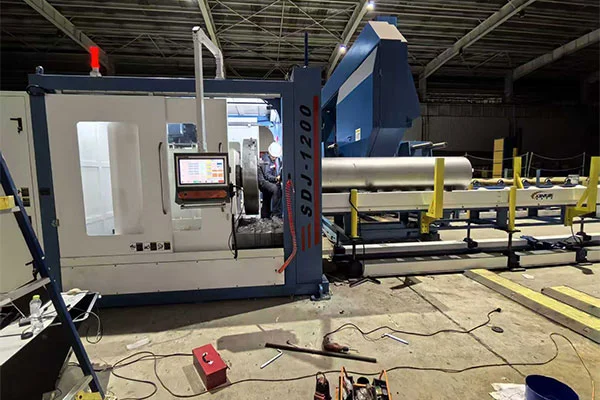

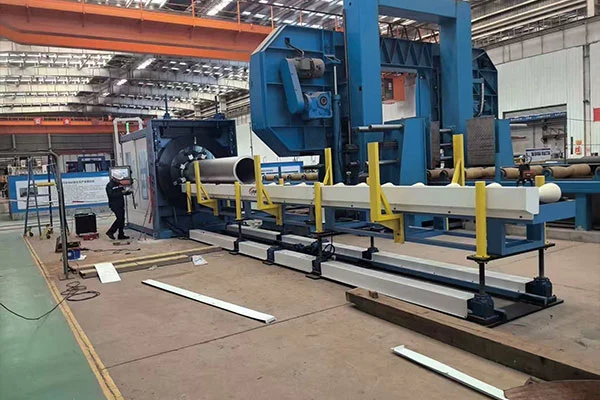

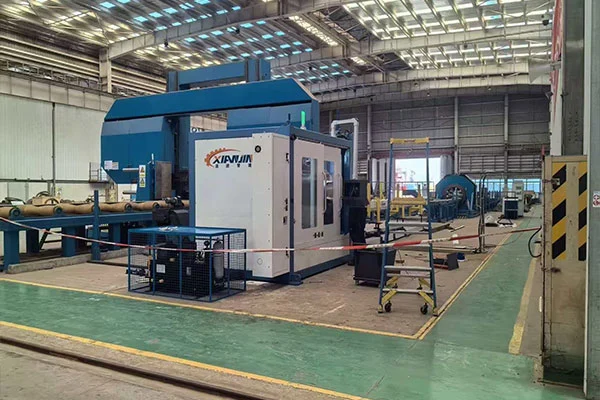

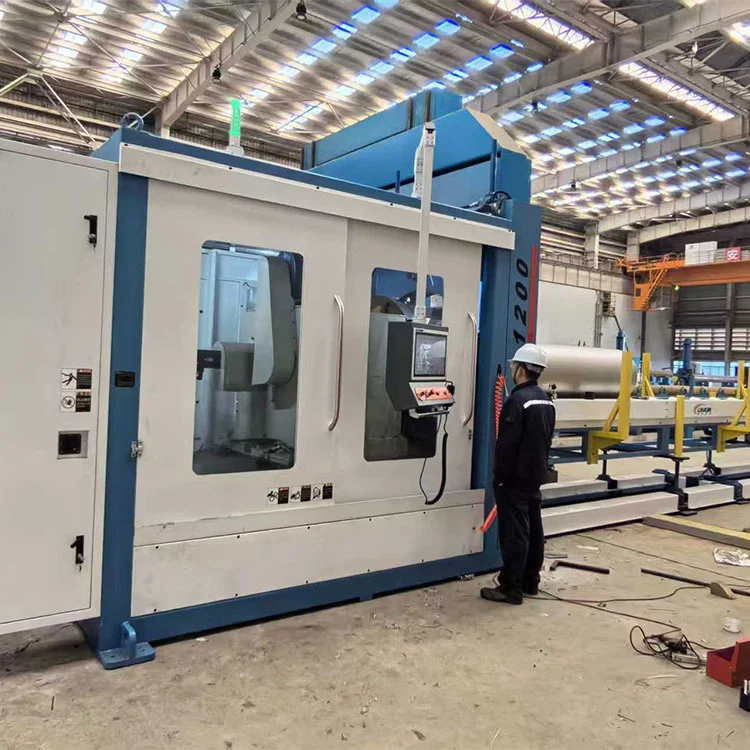

Casos de aplicación de campo

Preguntas frecuentes

P1: ¿Cuál es la capacidad de mecanizado de la máquina biseladora?

R: La máquina biseladora de codo CNC cubre diámetros de tubería de Φ50 1500 mm (R=1,5Dr) y espesores de pared de 10 150 mm. Proporciona una sujeción segura y sin deformaciones para codos y tubos de pared gruesa y delgada.

P2: ¿Qué beneficios clave ofrece para el mecanizado en bisel?

R: Permite cambiar con un clic entre biseles tipo V, doble V y U. Nuestros programas macro CNC desarrollados internamente permiten una rápida recuperación de parámetros para transiciones suaves y trayectorias de herramientas precisas. Capaz de realizar taladros interiores, biseles externos y otros mecanizados multiproceso, elimina la programación y depuración repetitivas para ofrecer biseles personalizados para componentes con formas especiales.

P3: ¿Cuáles son su precisión y capacidades de producción en masa?

R: La precisión del mecanizado alcanza ±0,1°/0,1 mm. Los parámetros preestablecidos digitalmente para el ángulo de bisel, la profundidad y la velocidad de corte eliminan los errores de operación humana y garantizan una calidad uniforme y estable durante toda la producción por lotes.

P4: ¿A qué industrias y piezas de trabajo está destinada la máquina?

R: Construido para proyectos de oleoductos de alto nivel, incluidos los sectores de petróleo y gas, químico y de energía nuclear. Mecaniza codos, tes, reductores y cruces, combinando corte con carga pesada para piezas de trabajo de paredes gruesas, adaptabilidad flexible para piezas de formas irregulares y resultados consistentes de producción por lotes.

Servicio postventa

• Período de garantía gratuito:12 meses a partir de la fecha de aceptación del equipo.

• Servicios dentro de Garantía:Se proporcionarán consultas técnicas y reparaciones gratuitas en caso de falla o daño del equipo. Respuesta a consultas: respuesta telefónica en 2 horas, respuesta escrita en 8 horas. Si se requiere servicio in situ, se enviarán ingenieros experimentados dentro de las 24 horas para ubicaciones dentro de los 800 km, o dentro de las 48 horas para ubicaciones a más de 800 km. Los ingenieros permanecerán en el sitio hasta que se rectifique la falla y se logre la satisfacción del cliente.

• Servicios después del vencimiento de la garantía:Respuesta telefónica dentro de las 2 horas posteriores a la recepción de la solicitud de servicio. Si la falla no se puede resolver mediante guía telefónica, se enviarán ingenieros dentro de las 24 horas (dentro de 800 km) o 48 horas (más de 800 km) para brindar asistencia de reparación en el sitio.

• La empresa se adhiere a su filosofía de servicio y compromiso de servicio de soporte operativo para resolver los problemas posventa de manera rápida y eficiente.
