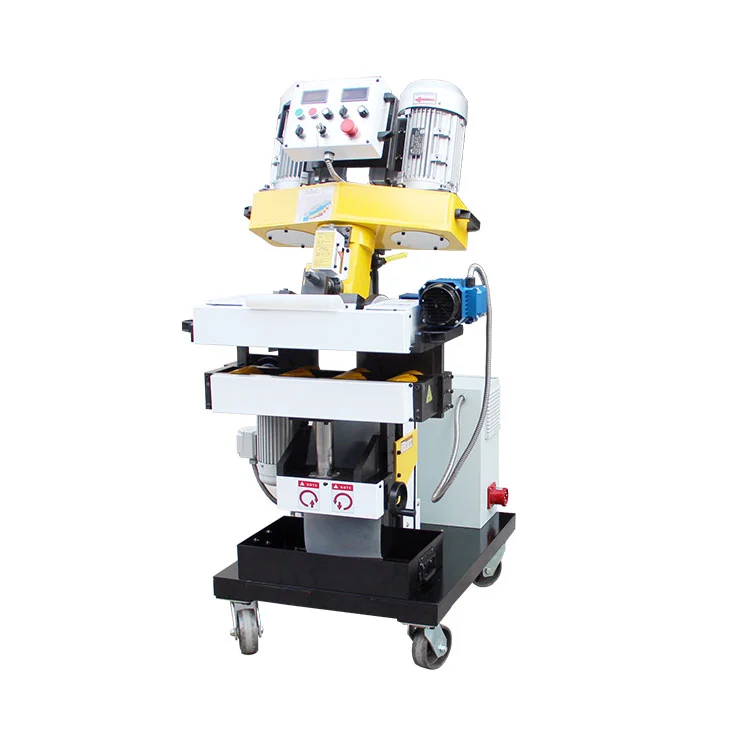

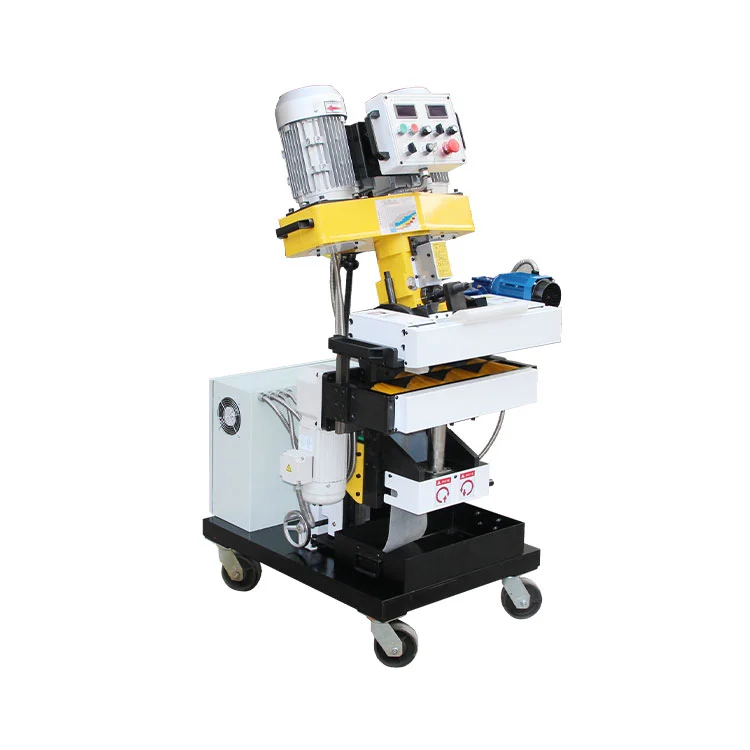

Máquina automática de biselado de placas

La máquina biseladora automática de placas está dedicada al biselado previo a la soldadura de placas metálicas, conÁngulo de bisel ajustable de 0°-90°. Bisel de una sola pasada:0-30mm, máximo100mmmediante corte de varias pasadas. Proporciona un ajuste de ángulo sencillo, un funcionamiento ecológico, una geometría de bisel precisa y una superficie de acabado suave, sobresaliendo en el mecanizado de acero inoxidable.

Características del producto

Sistema de doble unidad

Esta máquina biseladora automática de placas adopta doble estándar IEC.3000WMotores de CA asíncronos trifásicos, emparejados con eje ortogonal IEC800WReductor de alta torsión y baja velocidad. La potencia robusta y el marco rígido garantizan un corte estable y sin vibraciones para placas gruesas.

Biselado de alta precisión

1,5 milímetrosajuste incremental de la profundidad del bisel,0°-90°ángulo de bisel ajustable. Velocidad de desplazamiento:0-1,2 m/min, velocidad del cabezal de corte:800RPM. Grosor de placa aplicable:8-100 mm; bisel de una sola pasada0-30mm, bisel máximo100mm. Ajuste de ángulo flexible y cambio de herramienta sencillo.

Fácil operación y movilidad

Desplazamiento autopropulsado de frecuencia variable, no requiere empuje manual. La sujeción autoajustable evita el deslizamiento de los bordes. Cilindro incorporado para elevación automática, rodillos de poliéster resistentes al desgaste, ruedas de aluminio universales para diversas condiciones del sitio. Volante que ahorra mano de obra, diseño compacto, recogida de virutas centralizada.

Seguro y duradero

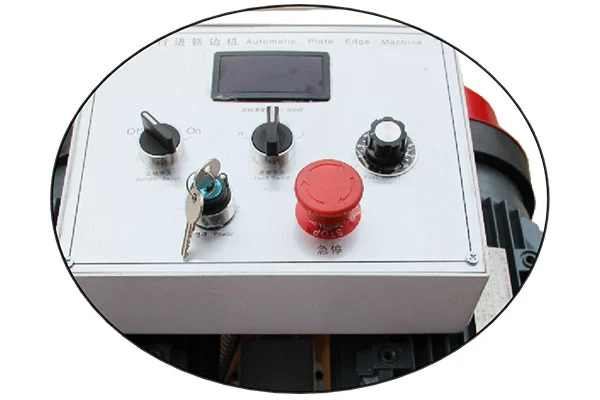

Armario eléctrico reforzado conProtección a prueba de explosiones IP54, Aislamiento de cable Clase F y protección contra aumento de temperatura Clase B. Componentes industriales con protección contra sobrecargas, conectores de aviación, interruptor de avance/retroceso, arranque y parada con un solo toque y panel HMI visual para protección de seguridad de rango completo.

Modo de bisel principal

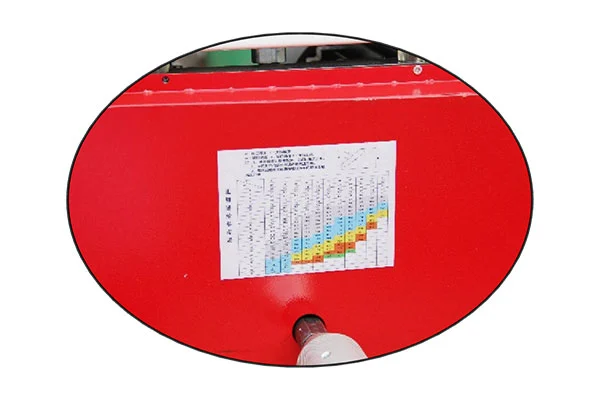

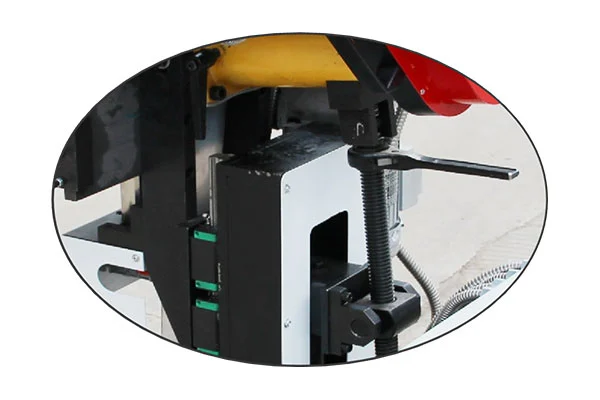

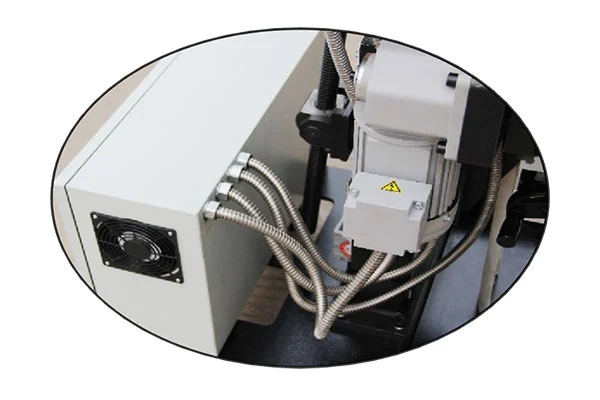

Vistas detalladas

Parámetros técnicos

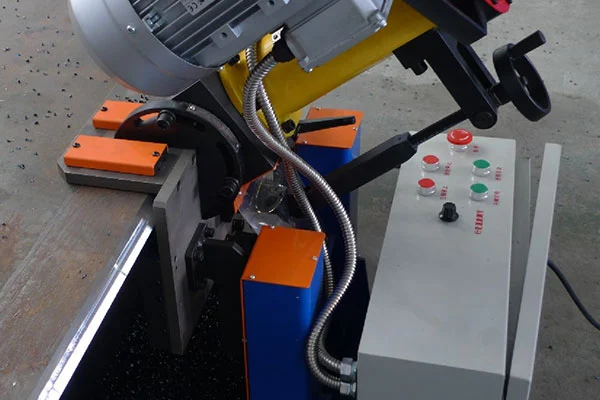

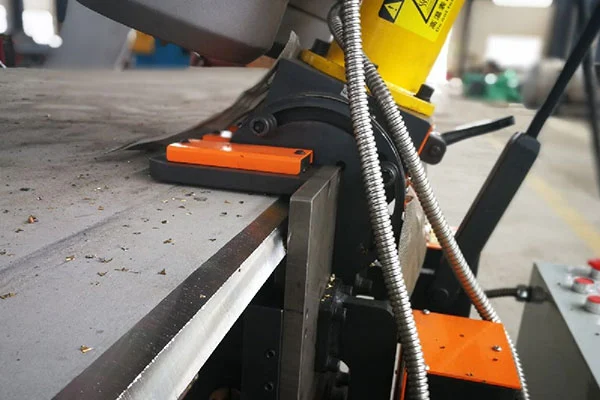

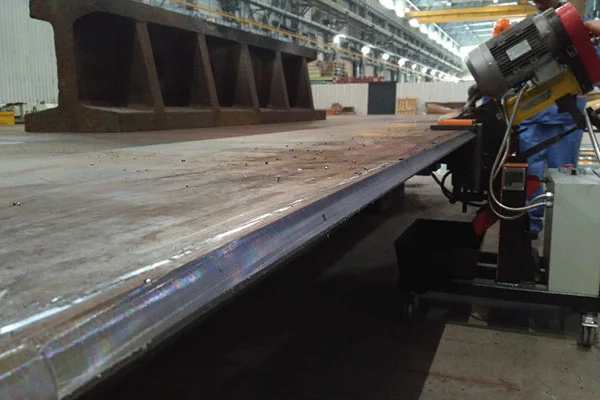

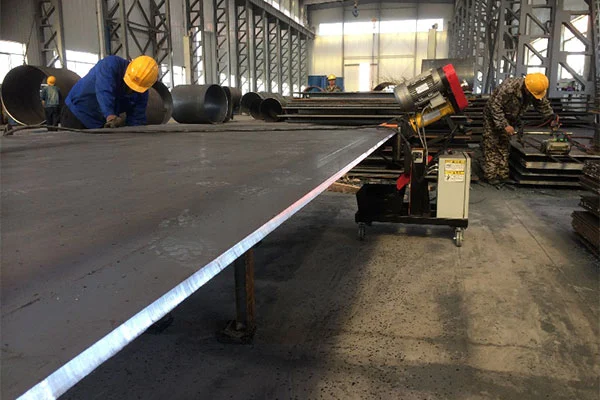

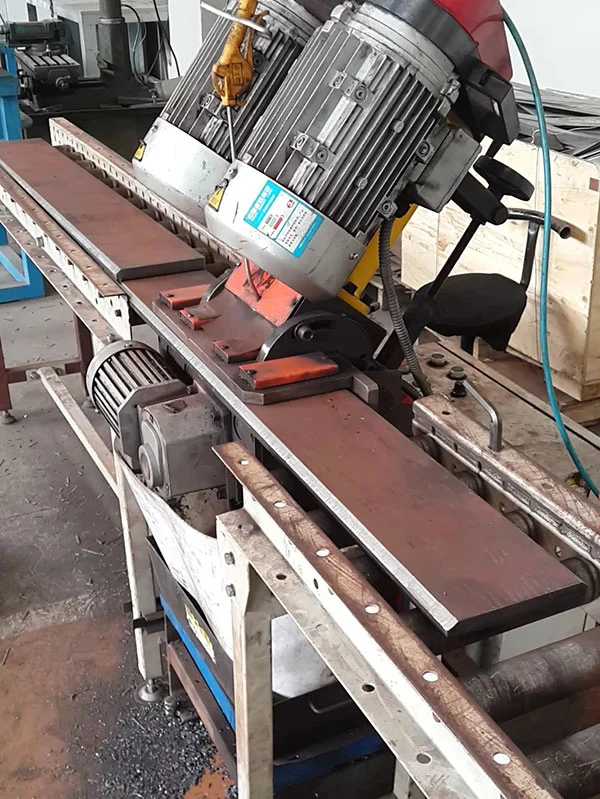

Casos de aplicación in situ

Normas técnicas

Para la biseladora automática de placas (diseño, fabricación) y sus repuestos, además de los parámetros y requisitos técnicos especificados en la especificación, se seguirán las últimas ediciones de las Normas Nacionales (GB), Normas Industriales (JB, DL...) y Normas Internacionales (SI, ANSI, ASME, AWS, API, DIN, ISO). Los estándares aplicados para el diseño y fabricación de productos se enumeran a continuación:

Código General para la Construcción y Aceptación de Instalación de Equipos Mecánicos GB50231-98

Directrices para el diseño de seguridad de equipos eléctricos GB4064-1983

Seguridad de la maquinaria: equipos eléctricos de las máquinas GB 5226.1-2002

Marcado de conductores aislados GB4884-85

Código de Aceptación de Calidad de Construcción de Estructuras de Acero GB 50205-2002

Código para Diseño de Estructuras de Acero GB 50017-2003

Estándar de fabricación para tuberías de proceso: ASTM B31.3

Estándares Internacionales (SI, ANSI, AWS, API, DIN, ISO)

Adaptabilidad del entorno operativo

La máquina biseladora automática de placas presenta una excelente adaptabilidad ambiental y puede funcionar de manera estable en diversas condiciones de trabajo normales. Puede soportar ciertas fluctuaciones de temperatura y humedad, así como vibraciones menores, lo que garantiza que los factores externos no afecten su rendimiento y vida útil en condiciones normales de funcionamiento. Mientras tanto, su diseño estructural, selección de materiales y medidas de protección son compatibles con las condiciones de instalación en el sitio para garantizar un funcionamiento seguro y confiable a largo plazo.

Fuente de alimentación:380V, 50Hz

Altitud:< 1000m

Temperatura ambiente:0-45°C (funcionamiento en interiores)

Humedad relativa:Humedad relativa media diaria máxima 90%

Intensidad sísmica:No superior al grado VII

Preguntas frecuentes

P: ¿Cuál es el rango de biselado de la máquina?

A: Rango de bisel de una sola pasada:C0-C30mmpara piezas estándar. El mecanizado de varias pasadas logra la máximaC100mm, ofreciendo una alta flexibilidad para diversas aplicaciones.

P: ¿Cuáles son la configuración de herramientas y las ventajas de la fresadora de bordes ZM-100?

R: Equipado con fresa frontal indexable y7 insertos de carburo recubiertos estándar. Larga vida útil, bajo costo de consumibles. Los insertos son de cambio rápido para un fácil mantenimiento y una alta rentabilidad.

P: ¿Cuáles son las ventajas del proceso de mecanizado y la aplicación del ZM-100?

R: Adopta corte por fresado en frío con desplazamiento y avance automáticos para trabajos de bisel/chaflán. Diseñado para biselado previo a la soldadura de varias placas metálicas, con rendimiento superior en acero inoxidable.

P: ¿Cumple ZM-100 los requisitos de soldadura y END de alto nivel?

R: La máquina biseladora automática de placas produce biseles precisos y consistentes que cumplen conEstándares de soldadura de clase II y superiores. Garantiza una penetración uniforme de la soldadura y minimiza los defectos de soldadura. Los biseles terminados pasan todas las pruebas END comunes para satisfacer las demandas de inspección, aceptación y construcción del sitio.
