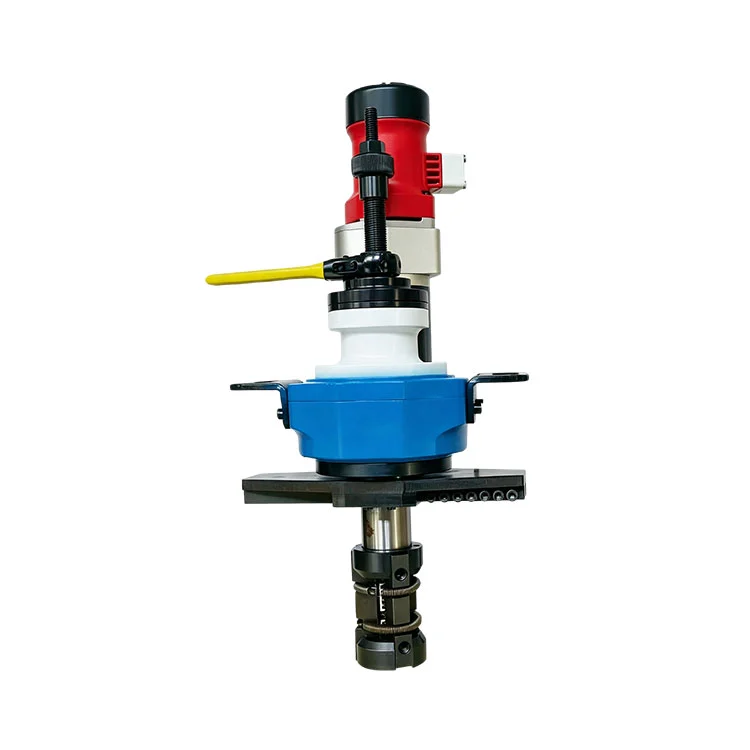

Abrazadera interna de la máquina de preparación de extremos de tuberías

Desarrollada a partir de años de conocimiento del mercado y comentarios de los usuarios, esta abrazadera interna para máquina de preparación de extremos de tuberías es compacta y liviana, ideal para trabajos de tuberías de gran diámetro en sitio.Rango de mecanizado: diámetro de tubo de 80-252 mm, con opciones personalizables.El diseño de inserción rápida de expansión interna permite la instalación en cualquier lugar de la tubería; La sujeción multipunto de la pared exterior permite una operación rápida y sencilla.

Características del producto

Sujeción exterior multipunto

Montado con sujeción multipunto en la pared exterior del tubo.El trabajo en frío completo preserva las propiedades originales del material de la tubería.La alimentación manual con trinquete garantiza una alta eficiencia y una calidad de mecanizado superior.

Configuración rápida flexible

La estructura de expansión interna de ajuste rápido permite una instalación rápida en cualquier posición a lo largo de las tuberías. Esta abrazadera interna para máquina de preparación de extremos de tuberías permite la fabricación personalizada de múltiples perfiles biselados para soldar, incluidosBisel en U, bisel en V simple y bisel en J, atendiendo a diversas especificaciones de mecanizado de los clientes.

Amplio rango de mecanizado

Cubre diámetros de tubería desde80 mm a 252 mmcon selección de modelo flexible. Realiza cortes y biselados rápidos y seguros para tuberías, recipientes a presión y generadores de vapor de diversas especificaciones.

Aplicación industrial versátil

Compatible con tubos de acero al carbono, acero inoxidable, acero aleado y otros tubos metálicos. Ampliamente utilizado para la instalación de tuberías y reparación de emergencia en los sectores petrolero, de energía nuclear, farmacéutico, de construcción de recintos y otros.

Especificaciones técnicas

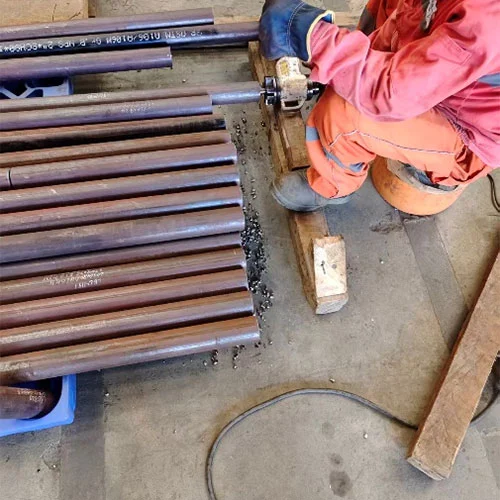

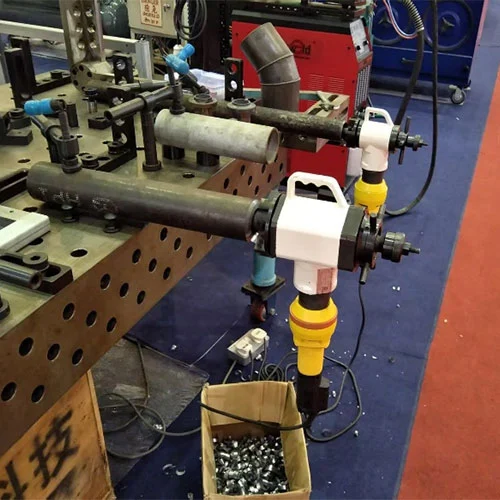

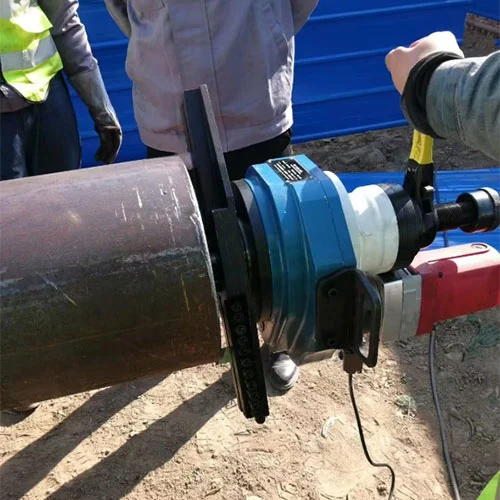

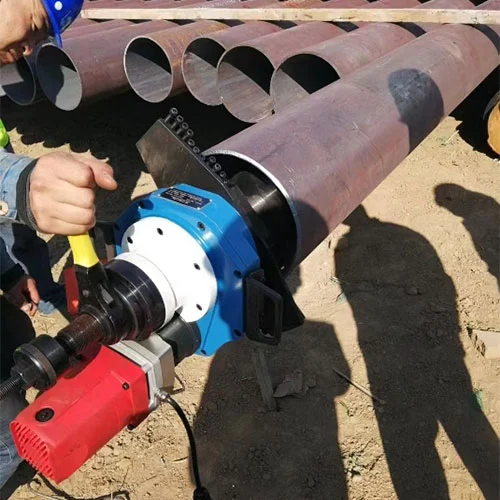

Caso de ingeniería

Tecnología de mantenimiento y seguridad

1.El aire comprimido suministrado a la abrazadera interna de la máquina de preparación de extremos de tubería debe deshidratarse y filtrarse para evitar la corrosión de los componentes de la máquina.

2.Después de cada uso, inyecte una pequeña cantidad de lubricante o agente antioxidante en el conector de entrada de aire y sople dentro de la máquina con aire comprimido.

3.Al insertar la máquina biseladora en el tubo para el posicionamiento de expansión interna, evite la colisión entre el borde cortante y el tubo para evitar daños a la cuchilla.

4.Al aflojar el volante de expansión para retirar o reposicionar la máquina dentro de la tubería, evite que la máquina se deslice más dentro de la tubería, lo que puede causar impactos de cuchilla contra tubería y daños a la cuchilla.

5.Gire lentamente el volante de avance. Observe la condición de contacto entre el filo y las superficies irregulares de la tubería para evitar daños a la herramienta causados ​​por una velocidad de avance excesiva.

6.Si el cabezal de corte se detiene durante el mecanizado debido a un avance rápido o a una presión de aire insuficiente, cierre la válvula de aire. Invierta el cabezal de corte y el volante de avance para retraer el filo antes de reanudar el procesamiento.

7.Después de 80 horas de funcionamiento, aplique lubricante y realice una inspección y ajuste exhaustivos de la máquina.

Preguntas frecuentes

P: ¿Cuáles son los principales parámetros de esta máquina biseladora de expansión interna?

R: Esta abrazadera interna de la máquina de preparación de extremos de tubos puede procesar múltiples formas de bisel, como tipo V, tipo I y tipo U, que pueden cumplir completamente con los requisitos de diversos procesos de soldadura y satisfacer las demandas del procesamiento de biselado en diferentes condiciones de trabajo.El rango de diámetro de la tubería de procesamiento del equipo es de 80-252 mm, el espesor máximo de pared de procesamiento puede alcanzar los 15 mm y la velocidad de rotación del cabezal cortador es de 16 R/min.

P: ¿Qué beneficios de rendimiento ofrece?

R: El sistema de expansión interna sujeta firmemente las tuberías. El ajuste del sujetador solo requiere un tamaño de llave. Se logra una alta seguridad girando las herramientas de corte contra tuberías estacionarias. Los cortes limpios, sin distorsiones y sin rebabas cumplen perfectamente con los requisitos de soldadura más exigentes. Hay múltiples opciones de energía disponibles:Motores de voltaje variable o accionamiento de motor para sitios de campo sin suministro de energía.

P: ¿Qué materiales de tubería son compatibles?

R: Adecuado para tuberías de plástico, cobre, latón, hierro, acero al carbono, aluminio, acero de alta calidad, acero inoxidable de primera calidad, titanio y más.

P: ¿Por qué es adecuado para proyectos de reparación de emergencia en el campo?

R: Liviano y fácil de transportar, muestra un rendimiento excepcional para cortes en sitio de gran diámetro. Hay múltiples soluciones de energía disponibles: motores de diferentes voltajes para varias regiones o motores para sitios al aire libre fuera de la red. Se utiliza ampliamente en las industrias petrolera, petroquímica, de gas natural, de calderas, farmacéutica, de energía nuclear y de construcción de recintos para la instalación de tuberías y el mantenimiento de emergencia.

Servicio postventa

●La abrazadera interna de la máquina de preparación de extremos de tubería está cubierta por unaGarantía gratuita de 12 mesesdesde la fecha de aceptación, implementando la filosofía de servicio de larga data y el compromiso de servicio de garantía de operación de Xianjin Pipeline.

●En caso de falla del equipo dentro del período de garantía, el Vendedor brinda servicios gratuitos de consulta técnica y mantenimiento. La respuesta telefónica se dará dentro de2 horaspara consultas y respuesta escrita dentro de8 horas. El personal de servicio in situ será enviado según sea necesario: llegue al sitio dentro de24 horaspara distancias inferiores a 800 km y dentro48 horaspara distancias superiores a 800 km. El personal de servicio no abandonará el sitio hasta que se resuelva la falla y el cliente esté satisfecho.

●Después de que expire la garantía, la respuesta telefónica se realizará dentro de2 horasal recibir el aviso de servicio. Si la falla no se puede eliminar mediante guía telefónica, se enviarán técnicos al sitio para mantenimiento y solución de problemas de acuerdo con los límites de tiempo anteriores.
