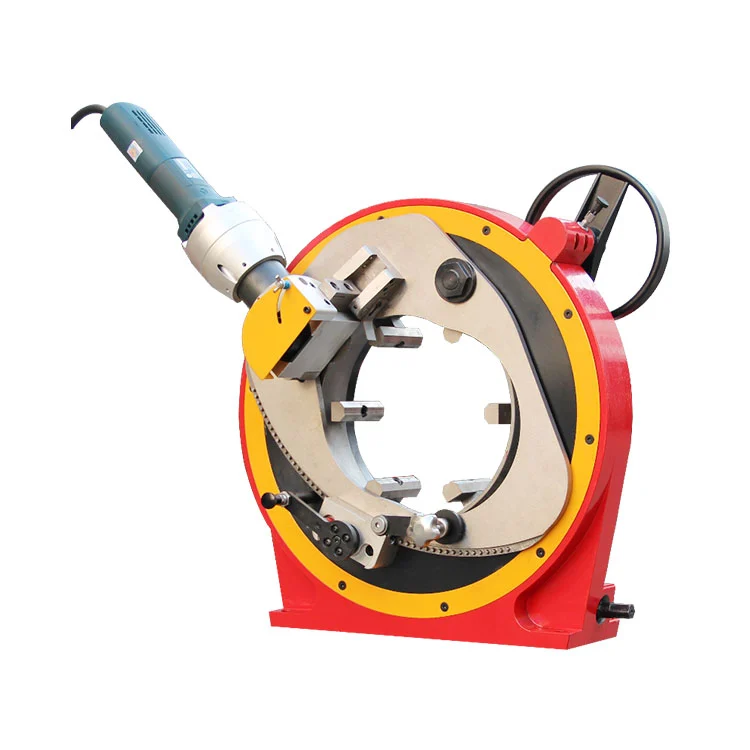

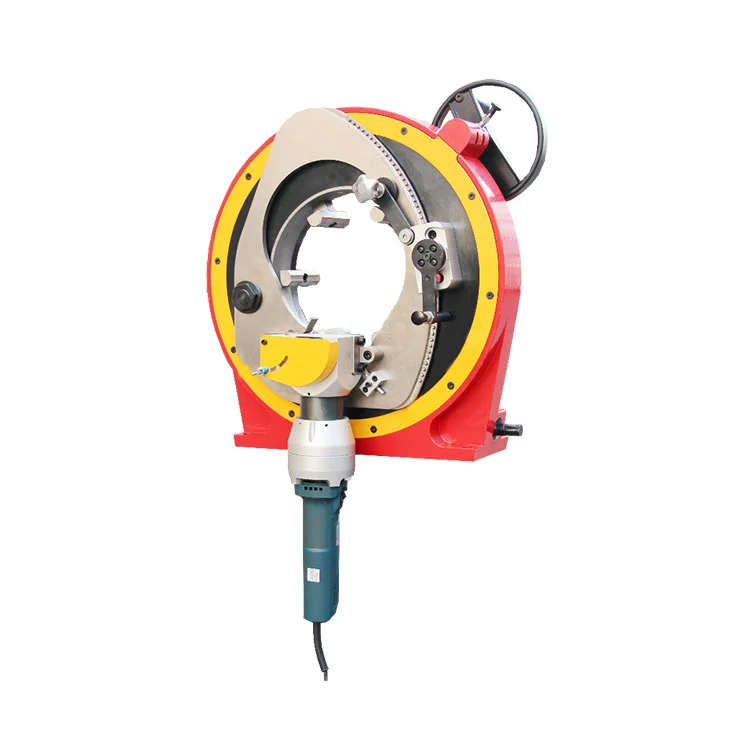

Cortadora de tubos planetarios livianos

Impulsada por un motor de 1050 W, la máquina cortadora de tubos planetaria liviana ofrece gran potencia y produce superficies de corte altamente perpendiculares que cumplen con los estándares de soldadura automática. Es aplicable para espesores de pared de tuberías que oscilan entre 1 mm y 8 mm. Equipado con cuchillas exclusivas de la serie HSS, que también son compatibles con los cortatubos alemanes +GF+ y franceses AxxAIR. Fabricadas con acero para herramientas de primera calidad y acero de aleación de cobalto mediante procesos especiales, las hojas pueden cortar varios materiales metálicos estándar.

Principales ventajas del tipo planetario

• Amplio rango de sujeción, no se requiere sujeción auxiliar
• Equipo duradero; el conjunto giratorio principal adopta cojinetes libres de aceite y sin mantenimiento
• Reemplazo rápido de la hoja para una fácil operación
• La hoja se coloca cerca del punto de corte, lo que permite mecanizar tubos cortos.
• El diseño de montaje de cuchilla de doble cabezal permite cortar codos
• La sujeción con múltiples mordazas evita la deformación de la tubería
• Motor importado con velocidad ajustable.
• Mecanismo de alimentación de rodillos, menos propenso a atascarse las virutas de hierro.
• Diseño de volante grande para un funcionamiento flexible

Características del producto

Configuración del motor: Velocidad variable del motor para adaptarse a diferentes espesores de pared de tubería. Equipado con refrigeración por aire y protección de control de temperatura para una larga vida útil.

Proceso de corte y biselado: la hoja corta hacia adentro y hacia afuera en un punto óptimo. Monte la máquina en el banco de trabajo, sujete el tubo y luego gire la herramienta de corte/biselado una vez para terminar de cortar o biselar. Se encuentran disponibles herramientas de biselado planetario especiales para biselar tuberías.

Sujeción y ajuste: La sujeción multipunto evita la deformación de la tubería. El diámetro de la tubería se puede ajustar rápidamente en cuestión de segundos.

Calidad de corte: Alta perpendicularidad de los extremos cortados, cumpliendo con los requisitos de soldadura automática.

Especificaciones de las cuchillas: Las cuchillas se reemplazan rápidamente. Las hojas HSS son compatibles con los cortatubos alemanes GF+ y franceses AXXAIR CC120. Fabricado con acero para herramientas de primera calidad y acero de aleación de cobalto mediante procesos especiales, adecuado para todos los materiales metálicos estándar.

Ámbito de aplicación: Esta máquina cortadora de tubos planetaria liviana procesa acero inoxidable, acero al carbono, acero aleado y otros metales. Se aplica ampliamente en las industrias petroquímica, energética, de construcción naval, de tratamiento de agua, cervecera, de bebidas, láctea y farmacéutica.

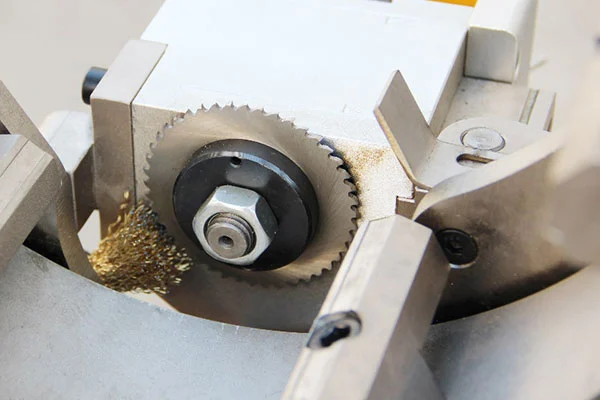

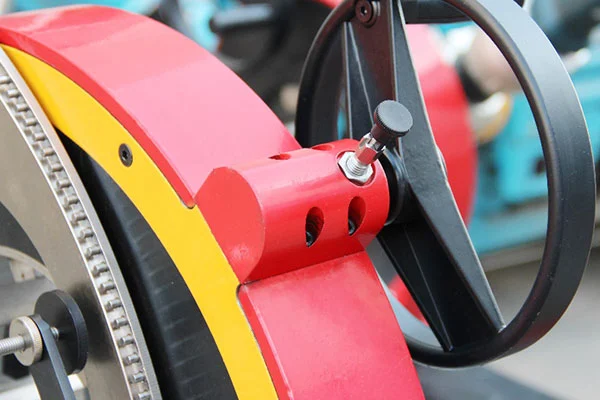

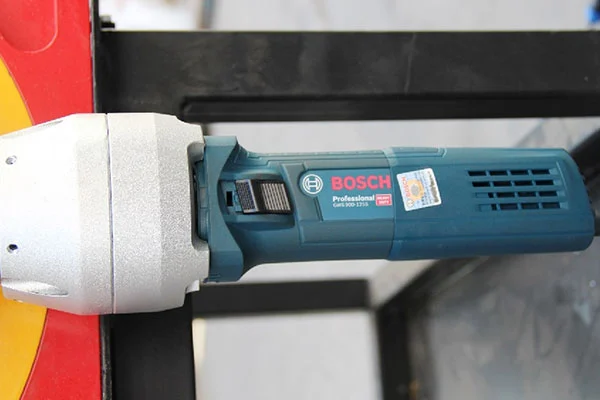

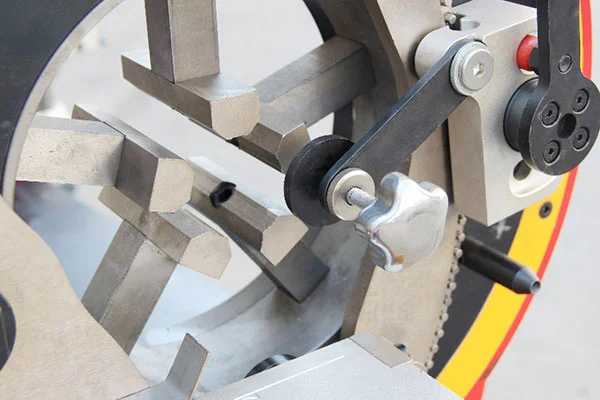

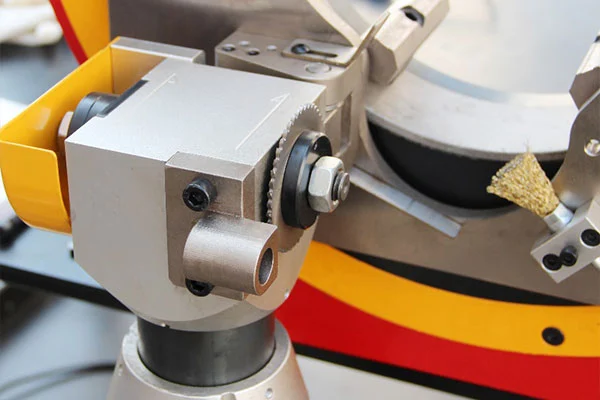

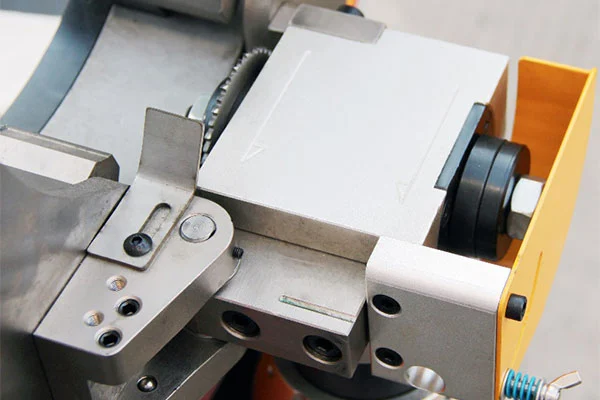

Vista detallada

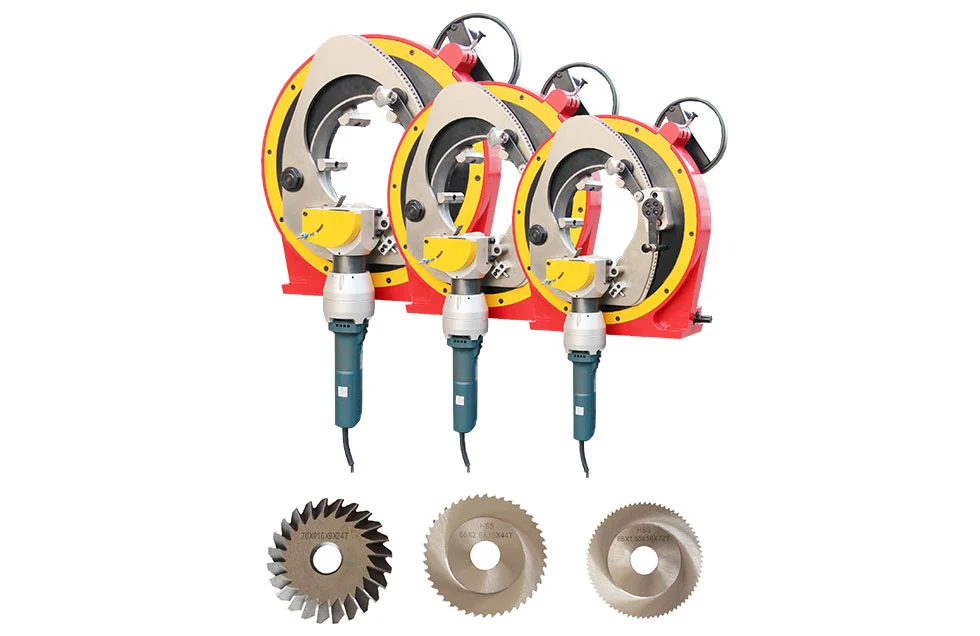

Parámetro técnico

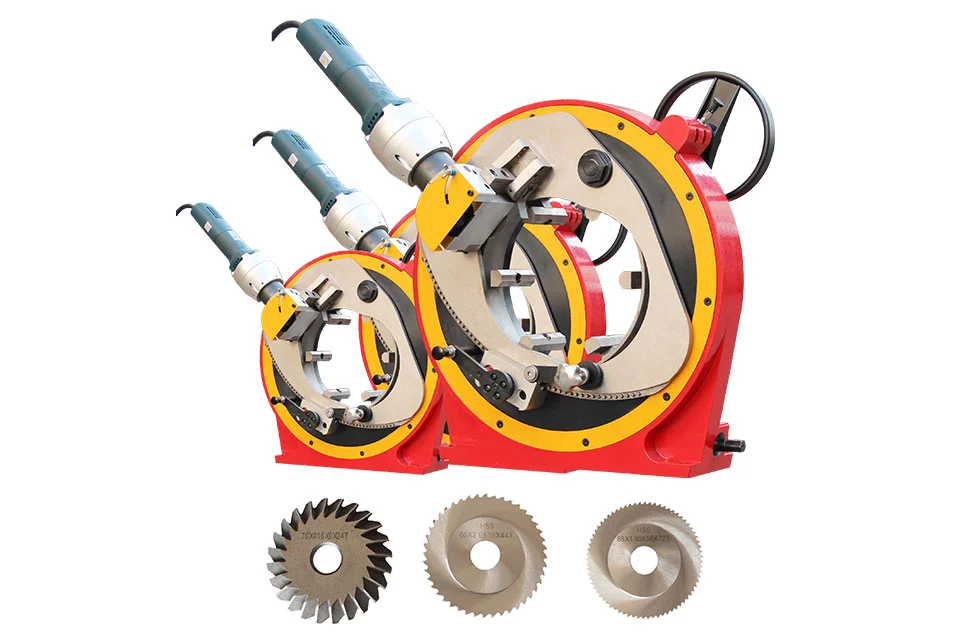

Cortadora de tubos planetaria liviana (X-120T)

Cortadora de tubos planetaria liviana (X-170T)

Cortadora de tubos planetaria liviana (X-220T)

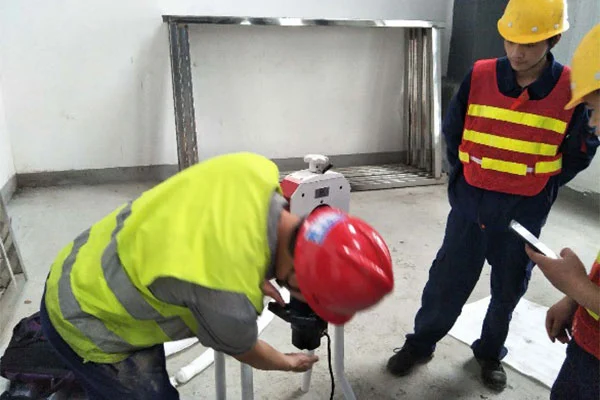

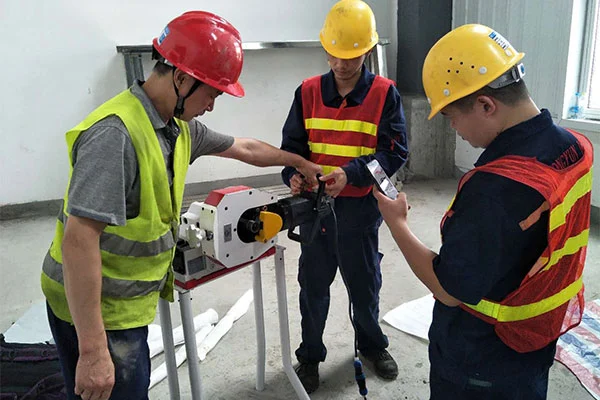

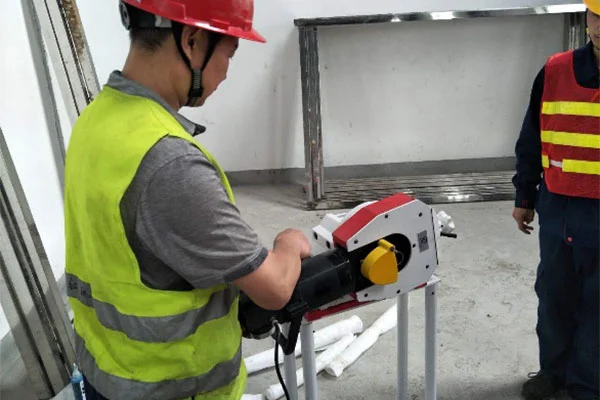

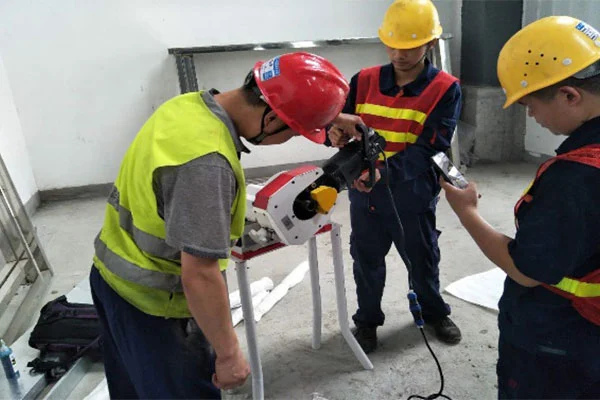

Casos de aplicación de campo

Preguntas frecuentes

P: ¿Cuál es el rango de mecanizado para la selección de modelos de cortatubos planetarios?

R: Esta máquina cortadora de tubos planetaria liviana cubre un amplio rango de diámetros de tuberías. El modelo X-120T funciona para diámetros de tubería de 13 mm a 120 mm; X-170T de 20 mm a 170 mm; X-220T de 60mm a 220mm.

P: ¿Cuáles son las principales ventajas de este cortatubos planetario?

R: La máquina cortadora de tubos planetaria liviana tiene un amplio rango de sujeción sin necesidad de sujeción auxiliar. El mecanismo giratorio principal adopta cojinetes libres de aceite y sin mantenimiento para una larga vida útil. La sujeción con múltiples mordazas evita la deformación de la tubería. Las cuchillas se pueden reemplazar rápidamente. La hoja se ubica cerca del punto de corte para procesar tubos cortos y el diseño de la hoja de doble cabezal permite realizar cortes en codo. Equipado con un motor importado de velocidad variable, presenta una estructura de alimentación de rodillos que resiste el atasco de virutas de hierro y un volante grande para una operación flexible.

P: ¿Qué pasa con la calidad de los cortes terminados? ¿Se pueden utilizar los extremos cortados del tubo para soldadura automática?

R: Adopta un corte planetario de adentro hacia afuera de un solo punto, lo que brinda superficies de corte altamente perpendiculares y sin rebabas. La sujeción multipunto evita que la tubería se deforme. Los extremos mecanizados de los tubos cumplen plenamente los requisitos para la soldadura automática.

P: ¿Cuáles son las características de las hojas compatibles con este cortatubos?

R: Equipado de serie con cuchillas exclusivas de la serie HSS compatibles con cortatubos alemanes +GF+ y franceses AxxAIR. Fabricadas con acero para herramientas de primera calidad y acero de aleación de cobalto mediante un procesamiento especial, estas hojas pueden cortar todo tipo de materiales metálicos estándar.
